짐머그룹, 혁신적인 최적화 작업 마친 툴체인저용 에너지 엘리먼트 선보여
  • 최종윤 기자
  • 승인 2021.07.12 14:55
  • 댓글 0
이 기사를 공유합니다

광범위한 제품 포트폴리오 확장과 동시에 단순화

[인더스트리뉴스 최종윤 기자] 툴체인저에서 가장 중요한 액세서리는 에너지 엘리먼트로 분리선을 통해 다양한 매체를 전송하는 역할을 한다. 짐머그룹이 에너지 엘리먼트의 재설계를 통해 광범위한 제품 포트폴리오를 더욱 확장하고 단순화했다고 밝혔다.

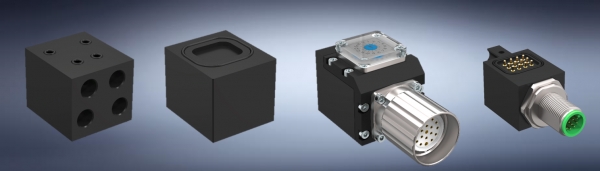

짐머그룹의 네 가지 새로운 에너지 엘리먼트. 사진 왼쪽에서 오른쪽으로: WER3000FPL04-06-A (공압식), WER3000LLN00-00-A (보호 장치), WER3000LSI13-11-A (인코딩 가능) 및 WER1000FSI12-00-A (신호) [사진=짐머그룹]

짐머그룹이 밝힌 새로운 에너지 엘리먼트의 효과는 다음과 같다. 먼저 넓어진 포트폴리오로 표준 제품이 더 많은 기능을 다루게 됐다. 또 납기가 빨라지고 가격이 낮으며 더 이상 비표준 제품에 대한 요구를 하지 않아도 된다. 아울러 명료한 제품 포트폴리오 덕분에 고객은 알맞은 제품을 더 빠르게 찾을 수 있다.

새로운 범용 어댑터 플레이트

새로운 어댑터 플레이트와 함께라면 WER1000 시리즈를 더 다양한 툴체인저에 사용할 수 있다. 원형 플러그가 포함된 새 버전의 전동식 엘리먼트에는 밀봉된 링이 달린 채로 제공된다. 결합된 상태에서는 보호 등급이 IP54로 더 열악한 환경에서도 다양하게 사용할 수 있다.

별다른 조립 없이도 많은 신호 전송

이전에는 신호를 전송하기 위해 상대적으로 적은 선택지의 연결 플러그가 달린 접점이나 대부분 스스로 조립해야 하는 접촉면을 선택해야만 했다. 하지만 이제 보편적인 M12 연결 플러그가 달린 8개의 접점이 있는 장치(WER1000FSI08-00-B 및 WER1000LSI08-00-B) 혹은 12개의 접점이 있는 장치(WER1000FSI12-00-B 및 WER1000LSI12-00-B)를 선택이 가능하다. 새로운 어댑터 플레이트와 함께라면 조립 작업 없이도 많은 수의 신호를 전송할 수 있다.

최대 16개의 루즈 파트 인코딩

통합 선택 스위치를 사용해 0에서 15 사이의 숫자를 루즈 파트에 할당할 수 있다. 제어시스템은 현재 사용중인 루즈 파트를 나타내고, 시스템(WER3000LSI13-11-A)은 최대 16개의 서로 다른 루즈 파트를 인코딩 할 수 있다.

선택 스위치는 플렉시 글라스 판으로 고정돼 있어 설정 후 우발적인 작동을 방지할 수 있다. 또한 장치에는 자유롭게 사용할 수있는 13개의 신호 접점이 있다. 고정 부품은 기존 19핀 신호장치 WER3000FSI19-00을 사용할 수 있다.

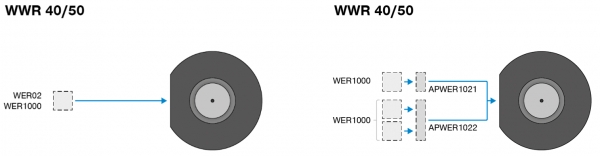

위 자료는 툴체인저 WWR40 또는 WWR50에 맞는 에너지 엘리먼트를 개략적으로 보여준다. 왼쪽은 이전 구조이며, 오른쪽이 새로운 구조의 모습 [자료=짐머그룹]

방진 및 방습

고정 부품(에너지 엘리먼트)을 고정 부품과 루즈 파트 조합(툴체인저)에 사용하지 않으면 접점이 노출된다. WER1000 및 WER3000 시리즈(플러그-인 커넥터 포함) 장치를 먼지와 습기로부터 보호하기 위해 해당 보호 장치(WER1000LLN00-00-B 또는 WER3000LLN00-00-A)를 제공한다.

공압 기술의 발전

당사의 공압식 에너지 엘리먼트 제품 포트폴리오에 두 쌍의 신제품이 추가됐다. WER3000FPL04-06-A 및 WER3000LPL04-06-A는 G1/4 연결 스레드가 달린 4가지 커넥터가 있다. 소형 툴체인저를 위한 제품인 WER1000FPL04-12-B 및 WER1000LPL04-12-B도 각각 M5 연결 스레드가 달린 4가지의 커넥터가 있다. 이를 통해 좁은 공간에서도 많은 공압선을 사용할 수 있다.

기존 용접 작업에 사용 가능

에너지 엘리먼트 WER3000FLA01-00-A 및 WER3000LLA01-00-A는 모든 공작물과 용접봉 사이의 접지 전위(groung potential)을 통해 기존의 용접을 가능하게 한다. 이 장치는 최대 140A의 전류를 전송할 수 있으며 접지 또는 전극 측에 사용된다. 스폿 용접 또는 심 용접에도 사용 가능하다.

다양한 모델과 간단명료한 제품 검색

툴체인저는 다양한 용도로 사용되기에 에너지 엘리먼트는 다양한 애플리케이션에서도 사용할 수 있어야 한다. 짐머그룹은 자체 웹사이트에서 에너지 엘리먼트 부분을 수정해 투명성을 높였다. 툴체인저 페이지에서도 직접 혹은 간접적으로 에너지 엘리먼트를 찾을 수 있다.

짐머그룹은 “올바른 제품을 단계별로 찾을 수 있게 매체와 툴체인저를 사전에 필터링할 수 있다”면서, “새로운 FAQ 섹션, 수정된 데이터 시트, 새로운 설치 및 사용 설명서는 더 다양한 정보를 제공한다”고 밝혔다.
