세계 PV 산업에서 경험한 많은 노하우와 전문성으로 승부

PV 설치업체들을 위한 고품질과 내구성 ‘안성맞춤’

편집자 주

태양광 관련 공구의 세계적인 개발업체이자 제조업체인 독일의 RE(Rennsteig Werkzeuge  GmbH)는 다년간 세계 PV 산업 분야에서 경험한 많은 노하우와 전문성을 갖고 있다. 현재 설치업체들의 고품질과 내구성에 대한 인식은 상당히 높아졌다. 과거에는 사용자들이 다양한 공구들을 시험했다. 이 때문에 현재 사용자들은 전문성과 내구성을 갖춘 신뢰할 만한 제품의 구매를 결정한다고 요아킴 포크(Joachim Falk) RE의 전문 관리자는 말한다.

토마스 아우어(Thomas Auer) RE의 기술판매부장은 “PV 시스템의 성능은 태양광 모듈, 인버터, 태양광 케이블, PV 커넥터 같은 신뢰할 수 있는 부품의 사용에 상당히 많이 의존하는 편이다. 아주 큰 중요성을 갖는 것은 특히 케이블과 커넥터에 사용되는 전문 처리 공구들이다. PV 발전소의 설치 중에 이미 오류가 있으면 이는 매우 단시간 안에 드러나기 마련이다. 결과는 바로 계획했던 투자수익률이 얻어지지 않고 고가의 수리비가 뒤따른다는 것이다. 결함이 있는 클림프(Crimp) 연결의 주된 이유는 많은 경우 클림프 내의 조립 오류이다”라고 말했다.

그는 또한 “PV 발전소에서 20~25년 동안 미리 정해진 수명을 충족하기 위해서는 태양광 모듈, 인버터, 태양광 연결 커넥터의 사용과 처리가 핵심적인 역할을 한다. 극한의 날씨와 기후 관련 환경 영향은 주간의 복사 에너지만큼이나 클림프에 중대한 영향을 끼치며, PV 시스템의 효율성에도 아주 중요하다. 송전선의 길이, 연결선의 음영과 품질, 인버터 내의 변압으로 인한 손실도 고려대상이 된다”고 설명했다.

그리고 “커넥터의 품질은 일반적으로 태양광 케이블의 절단으로 시작된다. 깨끗하게 절단된 표면은 이어지는 탈착 공정에 필수요건이고, 클림프에 케이블의 도입과 위치유지에 있어서 선결조건이 된다”면서, “모듈 사이의 연결은 많은 경우 미리 조립된 케이블로 이뤄진다. 그러나 때로는 케이블 길이를 조정하거나 신규 PV 커넥터에 맞춰 새롭게 공급해야 한다. 태양광 케이블을 자르고 전선을 손상 없이 깨끗하게 청소하기 위해서 전문 설치업자는 고품질의 케이블 절단기를 사용하는데, 그 예로서 RENNSTEIG D15 케이블 절단 가위가 있다”고 소개했다.

PV 발전소에 사용되는 케이블은 극한의 환경조건에 노출된다. PV 케이블 전문업체의 제품을 사용하면 온도 변화 자외선, 마모 같은 것 등에 손쉽게 대처할 수 있다.

“그 결과로 PV 케이블 자켓은 이중 단열, 전선에 강력한 접착(이는 설치업자에게는 큰 탈착 문제를 야기한다) 등과 같은 특수 기능을 갖는다. 따라서 우리는 모든 상황에서 이러한 까다로운 조건을 충족하는 특수한 용도의 단열 스트리퍼를 개발했고 특허까지 받았다”라고 아우어 부장은 말하면서 “특수한 모양의 날이 전선의 피복까지 깨끗하게 절단한다. 탁월한 절단 원칙과 인체공학적인 설계로 정확한 절단 범위의 적용이 가능하다”고 덧붙였다.

그는 “절단과 해체 후에는 PV-클림프 커넥터에서 표준형 클림프의 생산시 세 번째 사용되는 부품은 전문 클림프 공구이다. 설치업자가 공구를 잘못 사용하거나 이 접촉점, 전선줄, 클림프 공구, 설정 변수가 서로 조화를 이뤄야 한다는 사실을 모른다면 큰 위험이 발생할 수 있다”고 설명했다. 클림프 시스템 공구 PEW 12 덕분에 다양한 태양광 PV 커넥터 제조업체들의 플러그 접촉은 최고의 품질을 보장 받는다. 클림프-시스템 도구의 손쉬운 변경 방식 덕분에 다양한 플러그 시스템의 변경이 매우 빠르게 이뤄진다. 이 경우 어떤 접속 방식이든 상관없다. 즉, 암페놀(Amphenol) H4 이든 다접점 MC3이든, 타이코 솔라록(Tyco Solarlok)이든 위랜드 제시스(Wieland Gesis) 등이든 아니면 스탬프 접점이든 상관없다. 혹은 룸베르그(Lumberg) LC4, 다접점MC4, 호시덴(Hosiden) HSC, PV-03 SMK 등이든 문제가 되지 않는다. 평행한 클림프와 선택할 수 있는 위치 탐사기 적용을 통해 어떤 경우에든 최적의 재생 가능한 클림프가 접점에서 발생한다. 이 클림프는 DIN 표준 EN 60352-2를 준수하거나 접점 제조사에서 제공한 변수를 충족한다.

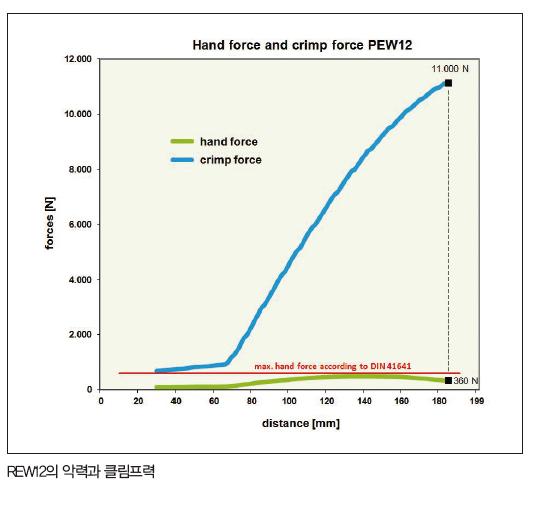

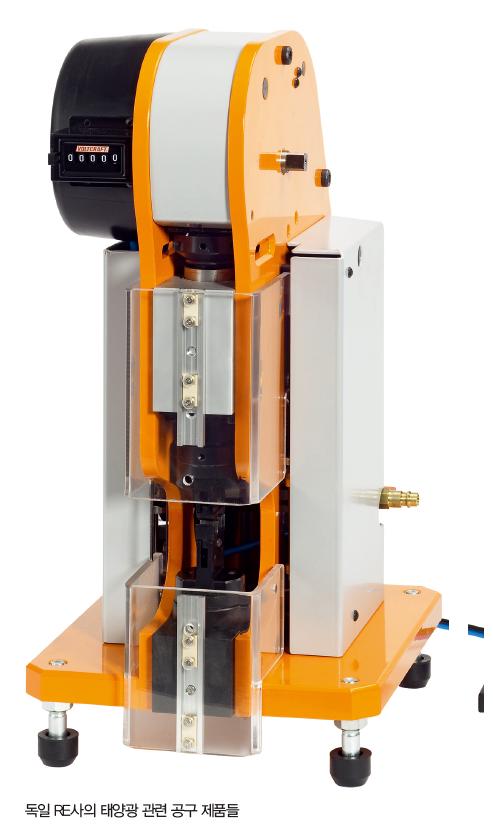

“RE는 달성된 클림프 효과와 확대된 직접 처리 간의 최적의 조화로운 관계를 큰 자부심으로 생각한다. 이 과정에서 DIN 41641에 명시된 최대 인력 사용 매뉴얼이 고려되었다”고 아우어 부장은 말하며, 다시 한 번 표준화된 클림프의 생산에 있어서 PEW 12의 전문성을 강조했다. 이 맥락에서 케이블 제조업체들에게 흥미로운 것은 RENNSTEIG 클림프 시리즈 CM 25에서도 역시 PEW 12 클림프 다이 세트를 사용할 수 있다는 것이다. 순수한 공기압축 클림프 기계는 중소형 크기의 생산에 이상적인 형태이며, 360° 회전 작업 공간을 가진다. 기계는 소형이고 공간을 작게 차지하며 사용하기도 매우 쉽다. RENNSTEIG 공구들은 다수의 유명한 커넥터 제조사들의 가공 과정에서 사용된다. 그리고 마지막으로 무엇보다 중요한 것은 이 시스템 플라이어 PEW 12는 플러그 인증을 위한 가공 도구로 사용된다는 것이다.

PV 시장이 빠르게 변화함에 따라 오늘날의 사용자는 매우 발 빠르고 유연하게 대처해야 한다. 따라서 사용자는 설치 장소에서 처음으로 가공된 플러그 유형을 만나 새로운 상황에 신속히 적응해야 할 가능성이 높다. 따라서 RENNSTEIG PV 공구함은 다양한 도구 세트로써 뿐만 아니라 단일한 하나의 도구로써도 사용할 수 있다. 이로써 다양한 커넥터 시스템에 빠르게 적응할 수 있는 것이다. 사용자는 또한 개인적인 필요에 따라 맞춤형으로 공구 세트를 설계하는 방식을 스스로 선택할 수도 있다.

본 기사를 제공한 Rennsteig Werkzeuge GmbH (www.rennsteig.com)는 한국 파트너 업체인 상보 주식회사(www.sangbo.co.kr)를 두고 언제든 원활한 연락체계를 유지하고 있다.
