지멘스는 안전과 관련이 있는 자동화 작업을 위해, Step 7 Safety Advan ced 엔지니어링 소프트웨어를 TIA Portal V12 엔지니어링 프레임워크에 통합시켰다. 이로써 상당한 수준의 재작업 후 최적화된 컴파일러에 의해 성능이 현저하게 향상됐다.

김 미 선 기자

새로운 특성에는 고장 안전 기능을 갖추고 우선순위와 타이밍의 자율적 설정이 가능한 확장된 기능 블록이 있다. Simatic S7-1500F 컨트롤러를 이용할 수 있도록 하기 위해, 보호 레벨을 추가함으로써 보호 레벨 개념도 확장했다. 사용자는 TIA Portal의 통일된 운영 원리 속에서 고장 안전 작업과 표준 자동화 작업을 모두 구성하고 프로그램할 수 있다. 이는 안전 엔지니어링을 더 쉽게 만들어주는 첫 단계로 작용한다.

초소형 분산 ET 200SP I/O의 새로운 고장 안전 입/출력 모듈은 EN 61508 표준 인증을 받았으며, IEC 62061 기준으로 최대 SIL 3까지, 그리고 ISO 13849 기준으로 최대 PL e까지 고장 안전 애플리케이션에서 사용을 승인받았다.

Simatic ET 200SP 표준 모듈처럼 고장 안전 모듈은 모듈 폭이 최대 50%까지 줄었다. 전원 모듈 없이 부하 그룹을 구축할 수 있으며, 공구 없이도 배선이 가능한 데다, 푸시-인 방식으로 단말을 연결하는 등 취급 방식도 간편하다.

고장 안전 모듈에는 F-DI, F-DQ, F-PM-E, F-RQ 등이 있다. F-PM-E 전원 모듈의 특장점으로는 두 개의 고장 안전 입력이 있으며, 이들 입력은 평가가 가능하고 이후 출력에 직접 작용한다는 점이다. 이를 통해, 표준 출력에서 최대 SIL 2/PL e, 고장 안전 출력에서 SIL 3/PL e까지 신속하고 직접적인 그룹 셧 다운이 가능하다.

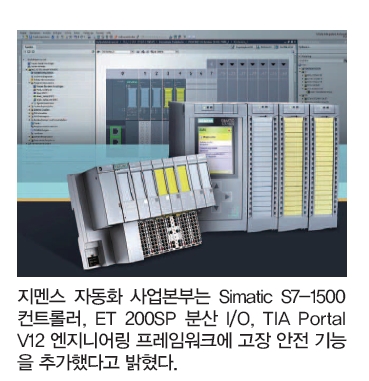

새로운 고장 안전 Simatic S7-1500F 컨트롤러는 표준 컨트롤러에 기초하고 있으며, 안전 기능이 추가된 제품이다. 이들은 EN 61508 표준에 따른 인증을 받았으며, IEC 62061 기준으로 최대 SIL 3까지, ISO 13849 기준으로 최대 PL e까지 안전 관련 애플리케이션에 사용할 수 있다. 표준 애플리케이션 및 안전 관련 애플리케이션을 둘 다 동일한 컨트롤러로 구현할 수 있다. 컨트롤러의 중앙 확장은 ET 200MP I/O 시스템의 모듈로 가능하며, 분산 확장은 전체 ET 200 제품군의 표준 및 고장안전 모듈로 가능하다.

Profisafe 장치들은 Profinet과 Profibus를 통해 연결된다. 표준 진단 기능에 덧붙여, 안전 정보가 컨트롤러 디스플레이에 표시된다. 여기에 표시되는 항목에는 안전 운전 데이터, 최종 안전 시스템 수정 날짜, 전체 서명 등이 포함된다.

FA Journal 김 미 선 기자 (fa@infothe.com)
