오늘날 절삭, 그라인딩 머신에 대한 요구가 범세계적으로 높아지고 있는 가운데 최대속도의 고정밀도와 고도의 자동화에 따른 유연성이 더 부각된다. 그것뿐만 아니라, 기계의 안전성과 용이한 조작법도 중요시 됐으며, 단연 장비가격 또한 저렴하길 바라는 추세이다.
커팅, 그라인딩 머신 제조업체들이 이러한 요구사항을 만족시킬 수 있는 유일한 방법은 산업시장에서 요구하는 수준을 만족시킬 수 있는 최고의 컴포넌트를 사용해 제품을 개발하는 것이다.
페르마트머시너리(Fermat Machinery)사는 2007년도부터 고정밀 CNC 실린더형 연삭기를 생산해왔다. 주요 시장은 독일, 이탈리아, 스위스와 미국으로 연간 30여대를 생산 및 판매한다.
페르마트는 자사의 최첨단 기술에 알맞는 고품질의 장비와 서비스를 제공하며, 특히 넓은 생산공간에서 갠트리 밀링머신, 보링머신, 가이딩 표면 연삭기 등의 우수한 현대적 정밀 기계를 제작한다. 페르마트의 기본 장비부품들은 자체생산되며, 그 외 부품들은 모두 세계 유명 브랜드로부터 독점으로 구매한다. 총 생산량과 서비스는 사내 디자인부서와 해외 영업네트워크, 그리고 전문서비스부서가 각각 책임을 맡고 있다.
뛰어난 기능, 편리한 사용

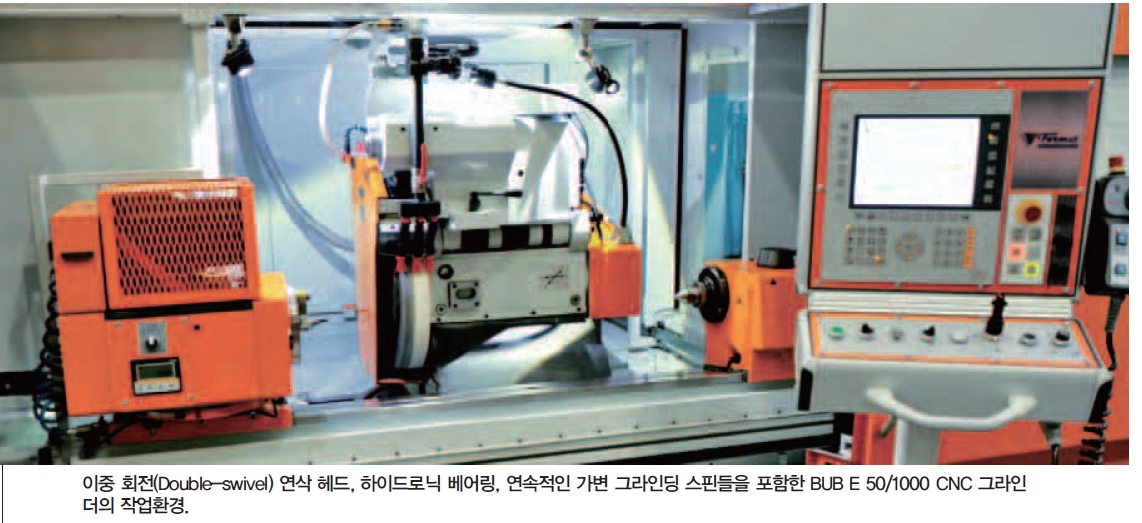

페르마트는 CNC 연삭기술 분야에서 언제나 선두자 역할을 놓치지 않았다. 지난해 하노버에서 열린 EMO 무역박람회에서 새로 개발된 장비 중 B&R과 합작해 제작한 BUB E 50/1000 CNC와 새로운 CNC 시스템을 선보였다. 이 혁신적인 그라인딩 머신은 이중 회전고리(Double-swivel)로 된 연삭헤드와 속도제어를 할 수 있도록 설계돼 원통형은 물론 원주형의 내외부를 어떤 방향에서도 연삭이 가능하며 연삭숫돌 옆면으로도 가공면 연삭이 가능하다. 이 장비는 단일 부품과 작은 배치(Batch) 제품 가공에 보다 적합하며 500kg 이상의 소재도 정밀 연삭이 가능해 경제형 그라인딩 머신의 양산이 가능하다.
BUB E 50/1000 CNC 그라인딩 머신은 기계의 정밀도를 0.002mm까지 높이는 등 더 나은 퍼포먼스에 대한 고객의 요구사항에 대응하고 있는 동시에 용이한 조작법과 다용도적 특성을 제공하고 있다.
이 시스템은 시스템 제어를 위해 B&R의 HMI와 PowerPanel을 사용하며, 모션제어를 위해 ACOPOSmulti 드라이브를 사용하고 있다. 한 플랫폼에 모든 장비의 제어기술을 끌어와 유용성을 더했고, 개방된 제어용 하드웨어와 소프트웨어에 고객특성을 반영해 연삭 프로세스의 조절이 용이하다.
페르마트의 미칼 브레스(Michal Bures)씨는 “새로운 제어시스템으로 당사가 고객의 요구사항에 대해 어렵지 않게 맞춤형 그라인딩 머신을 제작할 수 있었고 장비조작의 용이성 또한 유지할 수 있었다. B&R과의 긴밀한 협력이 당사의 추후 기술적 혁신에 막대한 잠재력을 제공했다”고 언급했다.
혁명적인 개방형 제어시스템
BUB E 50/1000 CNC 그라인더에 사용되는 새로운 CNC 시스템은 자동화 분야의 전문기업인 B&R의 종합적인 하드웨어와 소프트웨어의 사용과 협력을 통해 개발됐다.
PLC/HMI/CNC와 관련된 개방형 소프트웨어 제어 시스템은 최종사용자를 위한 최대 동작 효율이 필수적인 장비의 요구사항을 정확히 만족시킨다.
그 결과 사용자 인터페이스는 빠른 시운전과 안전하고 쉬운 유지보수를 제공한다(CNC 프로그래밍에 오픈 액세스를 제공하므로 사용자가 G-코드에서 자신의 프로그램을 만들 수 있다).
오늘날 CNC 제어시스템의 핵심은 리니어 2축(x, y)과 회전축(c) 총 세 축을 보간제어하는 것이다. 반지름이나 평철, 원뿔형이나 구체형 등 타입의 윤곽 가공을 위해 이러한 제어 시스템이 적합하다.
대부분의 산업분야에서 제어용 하드웨어에 대한 필수적인 요구사항은 안전성, 작은 사이즈, 모듈화, 그리고 외부 리니어 엔코더와 연결 가능 여부이다. 그렇기 때문에 장비의 X축에는 정밀한 위치정보를 제공하기 위해 ACOPOSmulti 드라이브와 직결된 별도의 리니어 엔코더가 탑재된다.
협력을 통해 다진 혁신
BUB E 50/1000 CNC에 사용된 최신 부품들이 기계의 경쟁성을 더해주는 것이다. 페르마트의 미칼씨는 “B&R의 전문성과 당사 엔지니어들의 오랜 경험이 이러한 뛰어난 성능을 만들어냈고 어떤 어려운 연삭기능도 해결할 수 있게 됐다고 생각한다”며, “이 새로운 제어시스템으로 당사가 고객의 요구사항에 따라 어렵지 않게 맞춤형 그라인딩 머신을 제작할 수 있었고 장비조작의 용이성 또한 유지할 수 있었다. B&R과의 긴밀한 협력이 당사의 추후 기술적 혁신에 막대한 잠재력을 제공했다”고 언급한다.
