[인더스트리뉴스 최종윤 기자] OCT(광 간섭성 단층촬영기술, Optical Coherence Tomography)는 조직 투과를 최적화하기 위해 0.8μm~1.4μm 파장의 광대역 적외선을 기반으로 한 간섭계 영상기법이다. OCT는 이미 안과에서 훌륭한 표준으로 자리 잡았지만 최근에는 피부과에서도 피부암을 진단하는 등 점점 더 많이 응용되고 있다. OCT는 기존의 침습적 진단방법과 비교해 결과를 더 빨리 전달하고 환자에게 미치는 부작용과 스트레스를 줄여준다.

조직 검사를 위한 마이컬슨간섭계 셋업

OCT 기술은 마이컬슨간섭계 셋업에서 짧은 간섭성 길이로 조직에 가장 잘 침투하는 800~1400nm 파장 영역인 광대역 IR 광을 사용한다. 신호는 생물학적 조직 내 굴절률 경계에서의 반사에 기초한 신호광 및 기준광 간섭의 결과다.

따라서 OCT 기술은 간섭계 암 중 하나에서 광학 빔의 정밀하고 역동적인 축 스캐닝에 의존한다. 이를 위해 PI는 최대 이미지 해상도를 제공하는 나노포지셔닝 스테이지를 제공한다.

PI는 다양한 드라이브 기술과 표준 제품을 기반으로 스캔 축을 장비 및 애플리케이션별 요구사항(크기, 이동 범위, 드라이브 유형)에 맞게 조정하고 해상도를 OCT 장비의 전체적인 디자인에 맞게 설정할 수 있다. 또한 정교한 컨트롤러 기술과 다양한 인터페이스를 통해 쉽게 스테이지에 액세스할 수 있다.

스캐닝을 위한 정밀 모션 시스템

최신 OCT 시스템의 요구 사항을 충족하기 위해 여러 드라이브 컨셉을 사용할 수 있다.

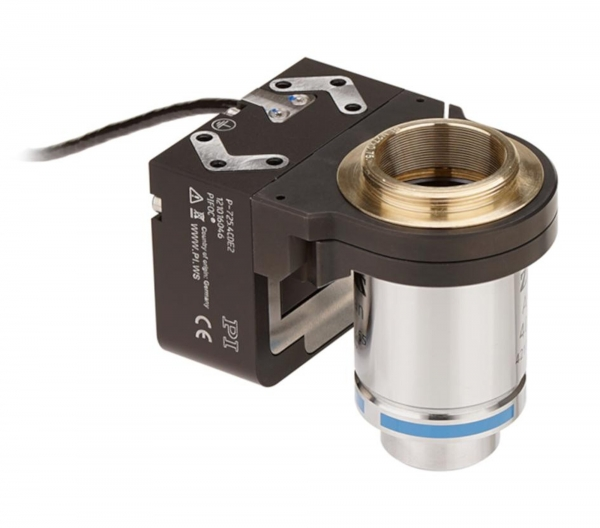

① 피에조 플렉셔 가이드 나노포지셔닝 스캐너

여러 피에조 구동 모션 원리가 가능하다. 플렉셔 가이드 피에조 리니어 나노포지셔닝 스테이지는 가능한 최고의 해상도 및 정밀도를 제공한다. 또한 마찰과 마모가 없으며, 위치를 유지하기 위해 사실상 전원이 필요하지 않다.

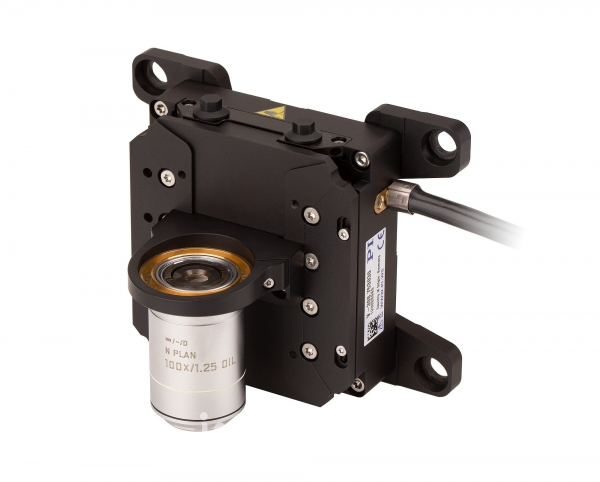

② 보이스코일 리니어모터 스캐닝 스테이지

보이스코일 모터는 확성기로 잘 알려진 전자기 원리를 기반으로 하며 0.5mm~25mm(1인치)의 모션 범위에 가장 적합하다. 보이스코일 모터는 마찰과 마모가 없으며, 매우 역동적이고 정확한 모션을 제공한다. 스캐닝 및 포지셔닝 스테이지는 정밀한 가이드를 제공하기 위해 크로스 롤러 레일과 결합되는 경우가 많다. 스캐닝 스테이지와 통합된 리니어 인코더는 정확한 위치와 속도 제어를 위해 폐루프 모션컨트롤러에 피드백을 제공한다.

③ 커스텀 스테이지

위에 표시된 표준 제품 기술을 기반으로 규격, 정확도, 이동 범위, 예산에 따라 맞춤형 솔루션을 개발할 수 있다.
