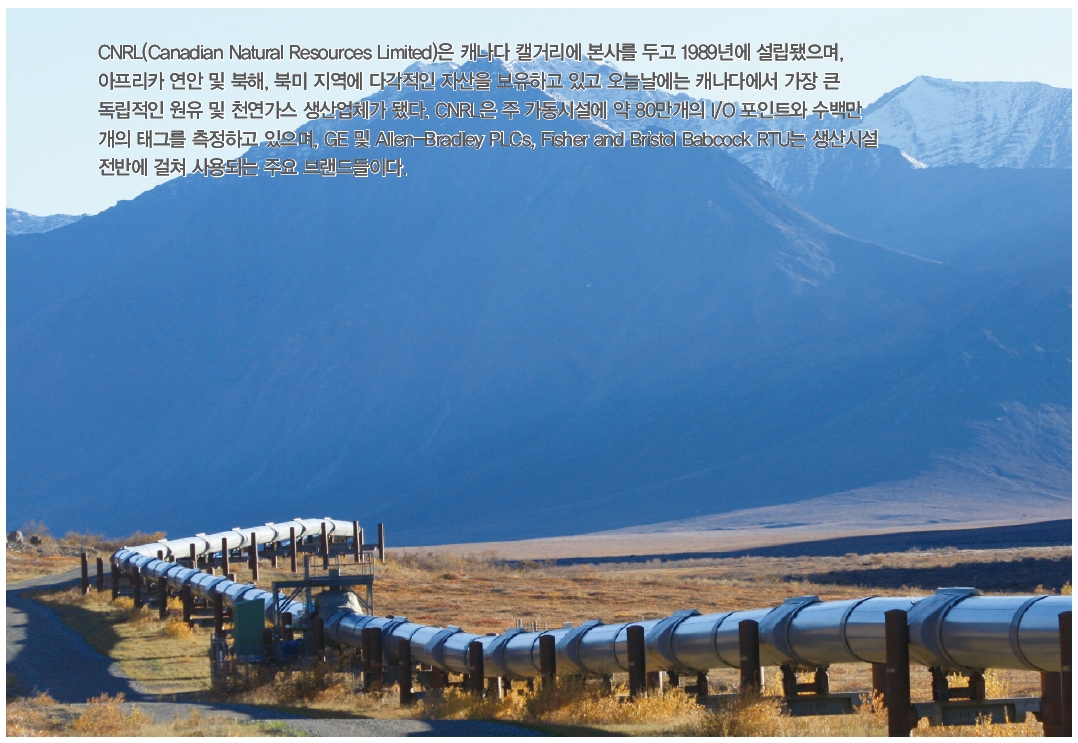

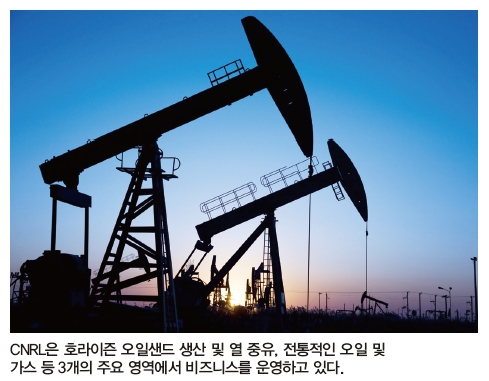

안정된 혼합 천연가스 및 경유, 중유, 현지 오일샌드(Oil Sands) 생산 및 오일샌드 채굴, 관련 설비 업그레이드를 제공하는 CNRL은 천연가스 및 원유 생산을 위한 지질학적 지역 탐사 및 개발을 담당하고 있다. 이 회사는 호라이즌 오일샌드 생산 및 열 중유, 전통적인 오일 및 가스 등 3개의 주요 영역에서 비즈니스를 운영하고 있다. 지난해에는 원유 및 액상 천연가스, 천연가스의 탐사 및 개발, 생산을 처리하는 전통적인 오일 및 가스 비즈니스에 영향을 미치는 대규모 자동화 프로젝트에 투자하기도 했다.

CNRL은 그동안 300개의 수집 스테이션과 800개의 압축기 스테이션, 그리고 150개의 가스 처리 설비의 공정 제어 및 모니터링을 관리하는 보다 향상된 방법을 필요로 했다. PcVue SCADA는 실시간으로 데이터 모니터링 및 재확인, 유지관리를 위해 특정 형태나 폼으로 정보에 접근해야 하는 약 2,500명의 직원들이 사용하는 관련 데이터를 제공하고 모니터링 한다.

CNRL의 SCADA 전문가인 커티스 잭슨은 팩토리링크 SCADA 시스템을 PcVue의 SCADA 및 Front Vue 솔루션으로 대체하기 위한 이 회사의 자동화 프로젝트를 진두지휘했다. CNRL은 여러 브랜드의 수많은 독립 자동화 시스템을 보유하고 있는데, 잭슨은 이러한 자동화 시스템을 가능한 많이 PcVue로 통합함으로써 일관성과 집중화 달성을 원했다. 또한 CNRL은 현재 운영하고 있는 모드버스 로크, 로크 토크, BSAP 및 네트워킹을 위해 다중 스테이션 아키텍처를 지원하는 PcVue의 기능을 활용하고자 했다.

CNRL이 스마트 제너레이터를 이용해 팩토리링크 SCADA를 PcVue로 마이그레이션을 시작했던 약 8개월 전에 대체 작업이 시작됐다. 이 PcVue 툴은 기존 애플리케이션의 상당 부분을 PcVue로 쉽게 자동으로 전환할 수 있고, 호환성 및 안전성을 극대화할 수 있다. 잭슨은 “우리는 대부분의 SCADA 애플리케이션을 업그레이드하고, 팩토리링크 애플리케이션의 60%~80% 정도를 PcVue로 쉽게 전환했다. 이를 통해 전체 애플리케이션을 재구성할 필요 없이 엄청난 시간을 단축할 수 있었으며, 이는 우리의 사용자들이 재교육을 받을 필요가 없음을 의미한다. 또한 SCADA 애플리케이션은 미래에 대한 투자로서, PcVue는 정기적으로 SCADA를 버전 업데이트와 새로운 기능으로 향상시킬 수 있다”고 말했다.

잭슨은 또한 “우리는 매일 생산 리포트를 관리하고 있고, 이를 실시간으로 활용하며, 우리의 생산 목표를 확실하게 달성하고, 파이프라인 기업과 같은 업체들과의 판매 계약을 유지하기 위해 최신 데이터를 제공 받는다”고 설명했다. 현재 커티스 잭슨은 원격 클라이언트 액세스를 갖춘 8개의 PcVue 서버를 이미 구현했으며, 약 40개의 PcVue SCADA 시스템을 향후 2년 안에 구축할 계획이다.

고부가가치 PcVue 리셀러인 CTH 시스템즈는 PcVue로의 마이그레이션을 용이하게 하는데 도움을 줬다. 스마트 제너레이터를 이용해 엔지니어는 모든 그래픽 요소들(미믹, 심볼, 탬플릿)과 로컬 및 공유 라이브러리(심볼, 그림), 애플리케이션의 모든 변수 세트(변수 테이블, 알람 설정, 히스토리 포함), 그리고 데이터베이스를 어떠한 재작업도 필요 없이 전환할 수 있었다. 또한 TCP/IP 통신 객체와 링크를 전환했다. 잭슨은 “우리의 모든 애플리케이션을 매우 쉽고 간단한 방법으로 PcVue로 전환할 수 있어 매우 만족스러웠다”고 피력했다.

또한 CNRL은 CTH 시스템즈의 멀티프로토콜 측정 및 통신 소프트웨어인 IM-SCADA를 사용하고 있다. 이는 RTU(Remote Terminal Unit)나 펌프 온/오프 컨트롤러와 같은 다른 자동화기기를 장착한 유정에서 데이터를 PcVue SCADA로 다시 내보내기 위해 단일 무선 채널로 통신이 가능하도록 해준다. CTH 시스템즈는 유정에서 가스 조성에 대한 자동 및 원격 판독 구현 및 각 유정에 수정된 가스 조성 업로드, 그리고 유정 미터 및 IM-SCADA 데이터베이스 간의 차이 제거를 통해 CNRL을 지원했다. 이는 가스 조성을 다운로드하거나 업로드하기 위해 직접 유정 현장까지 가야 하는 번거로움을 줄여줬다.

178개의 호스트 서버와 600개의 원격 클라이언트를 갖춘 CNRL은 호스트당 약 5,000~6,000개의 데이터 포인트를 모니터링하고 있다. 여기에는 50~400개의 유정 어느 곳이든 감시할 수 있고, 위치 및 지역에 따라 호스트 당 3개 설비에 하나에 해당하는 8개의 PcVue 스테이션이 있다. 잭슨은 “이는 매일 모니터링되고 승인돼야 하는 수천개의 태그와 알람 파라미터를 변환해준다”고 설명했다. 오일 플로우가 유정을 떠나게 되면, 배관을 통과하게 되며, 침전물이나 가스, 해수, 오일이 분리되는 수집 스테이션으로 오일 및 가스를 가져오는 플로우 라인과 연결된다. PcVue는 또한 수집 스테이션을 모니터링 한다.

PcVue SCADA는 가스/오일 압력(ESD), 펌프 스타트/스톱, 원격/로컬 펌프 제어, 펌프 속도, 펌프 동작/중단, 모터 가동 밸브, 모터 가동 밸브 셧다운, 초크 세트 포인트/포지션, 온도, 비상 셧다운, 화재 경보 등과 같은 생산 현장 및 수집 스테이션에 사용되는 PLC 및 RTU에서 이러한 I/O를 수집한다. 잭슨은 “우리 산업에서 가장 중요한 요소 중 하나는 안전이다. 모든 공정 단계에서 PcVue는 미션 크리티컬한 작업을 모니터하고 화재 및 폭발, 생태계 재난을 방지하기 위해 모든 안전장치들을 유지 관리한다”고 말했다.

원격 및 광범위한 작업의 특성상 CNRL은 여러 제어 센터에서 감시되는 정제 및 드릴링/생산, 분배, 운송에 있어 모두 각각 자동화된 운영을 구축하고자 했다. 견고하면서도 안전하게 디자인된 SCADA 시스템은 범람, 누수, 화재, ESD, 오일 및 가스 플로우 레이트, 누적 플로우, 라인 압력, 유정 압력, 펌프 상태, 탱크 레벨, 수집 스테이션 장비 상태 등과 같은 중요한 요소들을 제어할 수 있어야 한다. 유정에서 최종 고객까지 운송돼야 하는 제품의 속성과 오일/석유 사고로 환경에 대한 부정적인 영향 가능성 때문에 SCADA 시스템은 더욱 필요하다. 잭슨은 “따라서 안정적으로 더 많은 데이터를 수집할 수 있고 더 많은 제어기능을 달성할 수 있는 SCADA의 기능 및 혜택을 활용하고자 한다”고 밝혔다.

CNRL은 자동화 시스템을 업그레이드함으로써 혜택을 기대하고 있으며, 공정이 최적화돼 잘 동작하고 있음에 진심으로 만족해 하고 있다. 잭슨은 “팩토리링크를 PcVue로 전환하기까지 약 8개월이 걸렸으며, 현재 작동 중이다. 우리는 구성 프로세스 구현이 매우 간단하다는 점, 그리고 특히 우리 애플리케이션 대부분이 미션 크리티컬하고 24시간 가동된다는 점을 고려할 때 SCADA 솔루션을 위해 PcVue 및 IM-SCADA를 선택한 것에 대해 진심으로 기쁘게 생각한다”고 밝혔다.

ARC Informatique
