고속 트리거 기능 지원하는 4채널 엔코더 카드

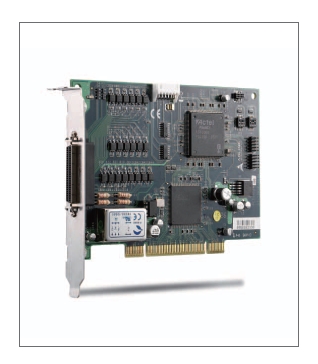

다스씨스템(www.dassystem.co.kr)은 최근 ADLINK의 PCI-8124-C(G)를 소개했다.
PCI-8124-C(G)는 고속 라인 스캔 응용 설비에 적합한 4채널 트리거 보드로 내부의 FIFO에 1,024개의 엔코더 위치 값의 저장이 가능하며, FIFO의 저장된 데이터를 통해 비교 트리거 출력(FIFO Compare Trigger)이 가능한 것이 특징이다.
또 일정한 엔코더 위치 값을 설정해 일정 간격마다 위치 비교 리니어 트리거 출력(Linear Position Compare Trigger)이 가능하고, 내부 타이머를 사용해 일정한 시간 간격(Interval)을 통한 연속 트리거 출력도 가능하다.
주파수는 최대 30kHz까지 가능하며, 모션 컨트롤러와 PCI-8124-C를 같이 사용하면 모션 제어와 함께 트리거 출력이 필요한 시스템에 응용이 가능하다.
또 맵핑 기능을 통해, 4채널 엔코더 신호 혹은 4개의 내부 타이머와 출력코자 하는 트리거 채널을 맵핑할 수 있으며, 래치 신호 입력 기능을 통해 트리거 출력을 제어할 수도 있다. 이밖에도 트리거 출력은 펄스 형태 및 토글 신호도 가능하며, 다양한 인터럽트 기능도 보유하고 있다.
FA Journal 편집국 (Tel. 02-719-6931 / fa@infothe.com)
