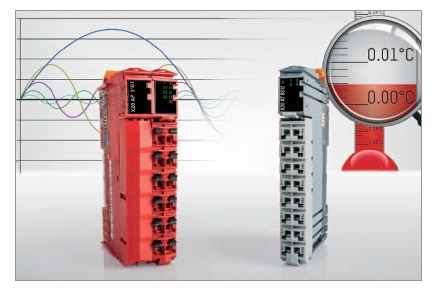

B&R(www.br-automation.com)이 최근 X20 I/O 시스템을 소개했다. 이번에 개발된 X20 I/O 시스템에는 4-와이어 저항 측정 타입의 온도 측정 모듈 및 333mV 출력의 외부 변압기를 연결하기 위한 4개의 전류 입력 단자가 있는 에너지 측정 모듈이 추가됐다.
IEC 60751을 만족하는 최대 4개의 플라티늄 PT100 온도 센서는 4-와이어 연결 기술을 사용해 X20ATB312 온도 측정 모듈에 연결할 수 있다.
12.5mm 폭의 소형 4채널 X20 모듈은 X20TB1F 16 핀 터미널 블록을 사용해 와이어링될 수 있다. 이 모듈은 4-와이어 연결 및 0.01°C의 해상도를 위해 일정한 공급전원을 가진 PT100 센서를 이용한 저항방식의 온도 측정 뿐 아니라 직접 저항측정도 가능해 각 채널당 필터 시간을 설정할 수 있다.
X20AP3161이 B&R의 에너지 측정 모듈에 새롭게 추가된 것도 주목된다. 이로써, 최대 3x480VAC를 받을 수 있는 3개의 전압 채널과 외부 전류 변압기를 연결하기 위한 4개의 전류 채널을 갖추게 됐다.
이 모듈은 고감도 및 4번째 채널이 있어 중립선에 누설 전류를 측정하는데 매우 적합하며, 디지털 변수의 형태로 전달되기 전에 신호를 사전 처리해 컨트롤러의 부하를 감소시킬 수 있는 것이 장점이다.
FA Journal 편집국 (Tel. 02-719-6931 / fa@infothe.com)
