글로벌 엔지니어링 기업 레니쇼가 지난 세미콘 코리아에서 ATOM 엔코더 시리즈를 전시했다고 밝혔다. 레니쇼만의 독자적인 기술로구현한 ATOM 엔코더 시리즈는 탁월한 계측성능을 자랑하는 옵티컬 리니어 및 로터리 증분 엔코더 시스템이다.
황 주 상 기자
한편, 레니쇼코리아는 RESOLUTE 시리즈 앱솔루트 엔코더, 소형 TONiC 시리즈, 고성능 RGH 시리즈, RLE 시리즈 레이저 엔코더, 자기 엔코더, 고정밀 캘리브레이션 시스템 등 다양한 엔코더 제품들을 선보여 참관객들의 긍정적인 평가를 받았다.

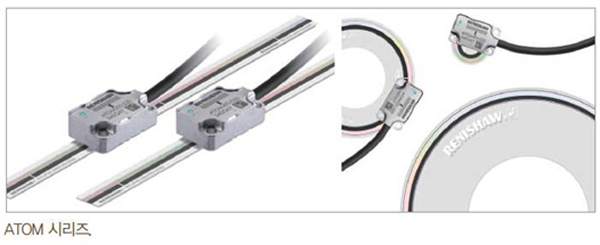

옵티컬 엔코더 시스템 ATOM 시리즈
ATOM은 옵티컬 필터링 원리를 사용하는 최초의 초소형 엔코더로서 이미 전 세계적으로 신뢰성을 입증받은 레니쇼만의 필터링 옵틱에 AGC(Auto Gain Control) 및 AOC(Auto OffsetControl)를 결합해 탁월한 내분진성과 최고의 신호 안정성을 갖춘 제품이다.
ATOM 판독 헤드는 낮은 SDE(Sub-Divisional Error)와적은 지터, 뛰어난 신호 안전성, 장기적인 신뢰성 보장 등다양한 장점을 갖추고 있다. 특히, 이러한 장점들은 ATOM이 동급 제품들 중 최고 수준의 정확성을 제공하는 엔코더로 인정받는데 핵심적 역할을 했다.
또한, ATOM은 셋업 LED를 포함하고 있어 사용자가 신속한 설치작업을 수행할 수 있도록 도와주며,자동 캘리브레이션 루틴을 통해 효율적인 최적화를 실현할 수 있도록 유도한다.
레니쇼코리아 관계자는 “ATOM 판독헤드는낮은 SDE(Sub-Divisional Error)·적은 지터·뛰어난 신호 안정성·장기적인 신뢰성 등의장점과 함께 동급대비 최고 수준의 정확도를 제공한다”고 설명했다. ATOM의 최대속도는 20m/s이며,최대 분해능은 1nm에 달한다. 이는 17mm 디스크에서 29,000RPM으로 회전하는 속도이며, 108mm 디스크에서 0.004 arc second에 해당하는 수치이다.
초소형 ATOM 판독헤드는 유연성이우수한 케이블과 FPC 출력 형태로 제공된다. 이들은 모두 20m 및 40m 스케일 옵션을 모두 포함한다. 가령, 측면 출구의 FPC 버전은패키지의 전반적인 사이즈를 줄여줌과 동시에 PCB와의 통합을 가능하게 만든다. 이를 통해 ATOM은 협소한 공간에서도 다양한 모션 제어와 검사및 계측기능을 성공적으로 수행할 수 있다.
레니쇼코리아 관계자는 “소비자는 최대10m 길이의 스테인리스 강철 테이프, 130mm 길이의 글라스 스파를 비롯해 직경 17~108mm의 로터리 글라스 디스크 등 다양한 고정밀 스케일 중에서 선택할 수 있다”며, “또한, 작업환경에 따라 스케일 길이와 디스크 직경 또한 맞춤형제작이 가능하다”고 설명했다.
앱솔루트 엔코더 시스템 RESOLUTE 시리즈
.jpg)
한편, 레니쇼코리아는 RESOLUTE 엔코더를 세계 최초의 단일트랙 미세피치 옵티컬 앱솔루트 엔코더 시스템이라고 소개했다. 이 제품은 로터리 구성의 경우36,000RPM에서 32비트 분해능을 리니어 형식에선100m/s 속도와 10m가 넘는 길이에서 1nm를지원하며, 지멘스의 DRIVE-CLiQ·BiSS·화낙·미쓰비시·파나소닉 등 다양한 기업의 프로토콜과 호환할 수 있다는 점이 특징이다.
또한, 듀얼 헤드 연산 모델은로터링 응용 분야에서 축 편심과 베어링 요동에 대한 내성을 제공한다. 전원을 켜는 즉시 위치가 결정된다는점도 매력적이다. 레니쇼코리아 관계자는 “이러한 특징은 정밀성과 모션제어의 완벽성이 요구되는 고성능로봇과 DDR 토크 모터에 적용하기에 적합하다”고 전했다.
TONiC 시리즈 엔코더 시스템
이와 함께 레니쇼코리아는 TONiC 엔코더시스템을 소개했다. TONiC의 소형 옵티컬 엔코더는 리니어 및 로터리 엔코더 분야에서 모두 최대 10m/s의 속도와 1nm 분해능을 지원한다.
레니쇼의 기존 고속 비접촉식 옵티컬 엔코더 계열을 대폭 개선한 TONiC은 향상된 신호 안정성과 함께 장기적인 신뢰성의 보장·낮은 유지비용·단순성을 구현한다.

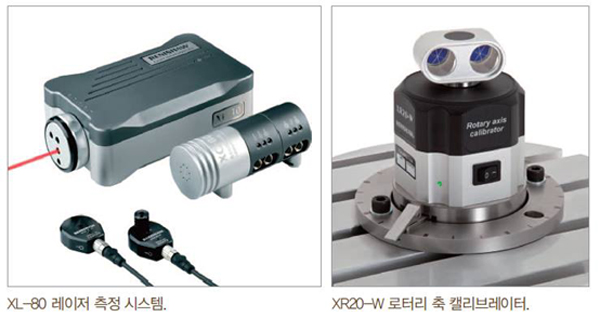

XL-80 레이저 측정 시스템
XL-80 레이저 간섭계는 CMM과 공작기계를 포함하는 모션 시스템을 위한최고의 고성능 측정 및 캘리브레이션을 제공한다. 또한, 다양한측정 옵틱을 이용한 리니어 변위·피치·편요각·축에 따른 수평·수직 직진도 및 추가 옵틱키트를 이용한 표면 편평도와 축 직각도를 측정할 수 있다는장점을 가진다. 특히, 이러한 XL-80 레이저 측정시스템은 XR20-W 로터리 축 캘리브레이터와함께 사용돼 정밀적인 부분에서의 시너지 효과를 달성한다.
XR20-W 로터리 축 캘리브레이터
XL-80 레이저와 함께 사용되는 XR20-W 로터리 축 캘리브레이터는 1 arc second의 측정 정확도를 제공한다. 특히, 완전한 무선작업 및 모듈식 장착시스템이 다양한 기계 적합성을 보장해 측정의 정밀성과 정확성을 한 단계 업그레드시켰다는평가를 받고 있다.
레니쇼코리아 관계자는 “이번에 소개된 제품들의 공통점은 측정시스템의 생명이라할 수 있는 정밀성을 강화하는 한편, 비용절감과 사용의 효율성을 보장할 수 있는 기능 및 방식을 구현했다는점”이라며, “앞으로도 혁신적인 솔루션 도입을 통해 산업현장에 최적화된 측정시스템을 개발할 것”이라고전했다.
FA Journal 황 주 상 기자 (fa@infothe.com)
