광학 측정 기술을 이용한 품질 평가는 자동차 산업에서 일상적 업무가 되었다. 에어백 가스 발생기용 점화기 측정에 주로 사용되는 화상 처리 시스템은 어떠한가.
독일의 BHV-Automation GmbH은 다양한 용도에 적용할 수 있는 화상 처리 시스템을 개발했으며 여러 가지 흥미로운 애플리케이션을 찾아냈다. 한 가지 예로, 이 시스템은 에어백 가스 발생기용 점화기 측정 분야에 성공적으로 도입되었으며 유닛의 플러그 접점 및 여러 부품들을 측정하기도 한다.
측정 허용 오차는 부품 1만개당 0.05% 미만으로 규정되었다. 모든 측정값은 1/100mm 이내의 정밀도를 가져야 한다. 이 특별한 애플리케이션의 경우 시스템은 15가지 유형을 관리한다.
팁 측정과 관련된 맞춤형 개발 프로젝트가 수행되었다. BHV는 시스템이 반사율 및 표면 특성에 매우 큰 차이가 있는 팁들을 측정할 수 있게 해주는 역치 조절 프로세스를 개발했다.

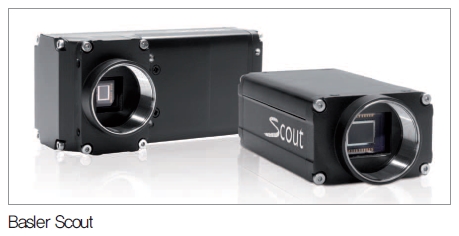

BHV-Ivision 시스템은 기가비트 이더넷 인터페이스의 Basler Scout 카메라를 사용한다. 이 시스템은 수 기가바이트의 카메라 데이터를 관리할 수 있다.
또한, GigE 네트워크는 최대 100미터 길이의 케이블을 사용할 수 있어 고객들이 시스템의 케이블 길이와 관련된 문제를 신경쓸 필요가 없다.
그리고 GigE 인터페이스에 차폐형 Cat6 케이블과 패킷화 된 데이터 전송 방식이 사용되기 때문에 케이블의 설치에 대해 고민하지 않아도 된다.
또 간섭 현상이 잦은 프레임그래버도 더 이상 필요하지 않다. 작은 사이즈, 산업용 디자인, 그리고 GigE 속도의 데이터 전송 능력 덕분에 Basler Scout 카메라는 검사 시스템에 특히 적합하다.

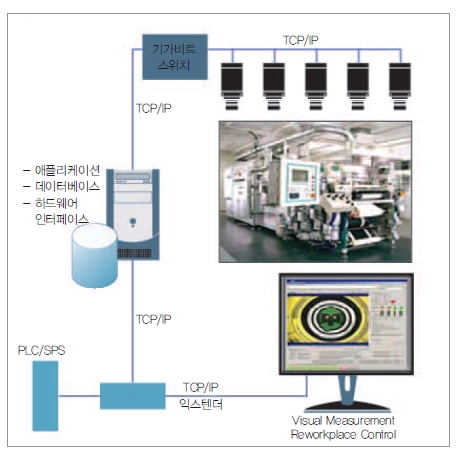

전형적인 시스템 셋업
BHV-IVision 시스템은 플랫폼 콘셉트를 기반으로 사용상의 융통성이 뛰어나며 개별 니즈에 맞게 사용자화 할 수 있다. 고객은 하드웨어와 소프트웨어 패키지 전체를 받게 된다.
평가 시스템에는 무엇보다도 방대한 SQL 데이터베이스, 검사 중일지라도 시스템을 최적화하고 조작할 수 있는 사용자 친화적인 메뉴, 그리고 오류 관리 프로그램이 포함되어 있다. 측정 프로세스의 컬러 사진을 통해 사용자는 생산 중에도 시각적 평가를 훌륭히 수행할 수 있다.
바슬러 제공
