전방향 무빙용 에너지체인 전문업체인 이구스가 ‘하노버 박람회’에서 수평최대 7,000°, 수직 최대 3,000° 회전 운동이 가능한고하중용 신제품 Twisterband HD를 공개했다. 이제품은 경량, 특수 힌지 구조, 간편 케이블 충진이 특징이다.
김 세 진 기자
.jpg)

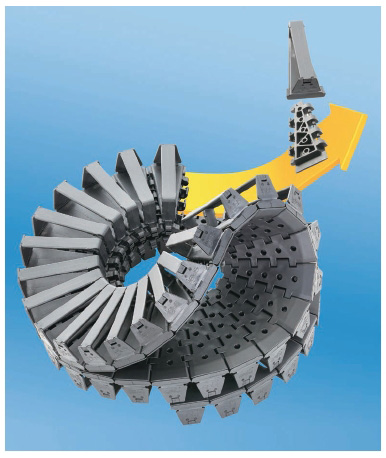

기계 및 장비가 회전 운동할 때 발생하는 스트레스로부터 케이블과 호스를 안전하게 보호하고 가이드하기 위해 이구스가 ‘고하중(HD : Heavy Duty)’을 견딜 수 있는 회전용 에너지체인을추가적으로 선보인다. 더욱 안정적인 Twisterband HD는회전 운동을 위한 나선형 에너지체인으로 콤팩트한 크기 덕분에 한정된 공간에서 한 축을 중심으로 최대 20회의회전이 가능하다. 고하중에서 에너지, 데이터, 미디어 케이블 등의운동성 및 성능을 보장하고 안전하게 가이드 하기 위해 이구스가 Twisterband HD 버전을 만든것이다.
Twisterband HD는 360° 회전 가능한 원형 구조를 특징으로 하는 TwisterChain(트위스터체인)의 안정성, 고하중 수용력에 ‘레드닷 디자인 어워드’를 수상, Twisterband의 콤팩트한 디자인, 유연성과 자유로운 회전각 등의 장점이 결합된 제품이다. 회전용 에너지체인의 ‘고하중’ 버전 추가를 위해이구스 설계 담당자들은 신제품 Twisterband HD의 체인 링크를 더욱 강하고 안정적인 핀/훅 솔루션으로 디자인했다. 이러한 구조로 Twisterband HD 버전은 높은 고하중을 견디는 동시에 뛰어난 유연성으로 한 축을 중심으로 20회 회전 운동을 소화한다. 또한,Twisterband HD는 별도의 제약 없이 0℃ 이하에서 사용 가능하며 옥외 사용에도적합하다.
좁은 공간에서도높은 안정성 보장
Twisterband HD는 좁은 설치 공간에서도 높은 안정성을 보장한다. 이 제품의 외부 직경은 300mm이며, 높이는 250mm에서 시작하고 필요한 각도에 따라 위로 움직인다. 수평 약 7,000°, 수직 약3,000°까지 회전 운동도 가능하다. 축을 중심으로 회전하는 모듈형 구조와 종합적인 설계원리로 케이블은 항상 최적의 상태로 유지 및 보호된다.
이구스 자체 실험실에서 Chainflex 케이블과 함께 1백만 사이클의 서비스 수명 테스트도 성공적으로 수행했다. 사전에정의된 최소 곡률 반경은 케이블의 단선을 예방하고, 특수 힌지 구조는Twisterband HD를 보호하며 밴드 외경에서의 신속한 케이블 충진을 가능케 한다. 최적화된 고성능 플라스틱 밴드는 영하 40℃에서영상 80℃와 같이 까다로운 환경 조건에서도 긴 서비스 수명을 선보인다.
FA Journal 김 세 진 기자 (fa@infothe.com)
