전기 커넥션과 전자 인터페이스, 산업자동화 기술 분야에서 새롭고 혁신적인 제품을 공급하고있는 피닉스컨택트가 새로운 고전류 PCB 단자대를 포함한 세 종류의 신제품을 발표했다.
지 준 영 기자
파워 일렉트로닉스를 위한 고전류 PCB 단자대
MKDSP50, MKDSP95는 기존 고전류PCB 단자대 제품군을 확장한 제품이다.
MKDSP95 PCB 단자대는 최대 232A를 PCB로직접 전송할 수 있다. 해당 제품은 최대 1,000V 용량으로, 전선단면적 95mm²까지 연결할 수 있으며, 더 작은 MKDSP50의 경우, 전선단면적 50mm²를 사용해 150A를 전송할 수 있다.
또한 해당 PCB 단자대는 보다 간편하고 안전한 연결을 위해 표준 Torx 스크루를 사용하고 있고, 1핀에서 5핀의 PCB 단자대는 빌트인 테스트 소켓을 포함하며 웨이브 솔더링을시행할 수 있다.

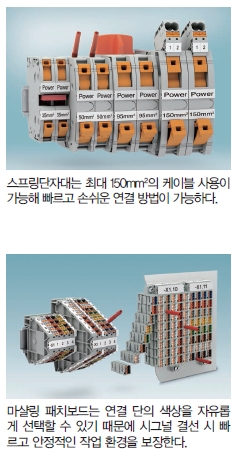

스프링단자대를 통한 간편해진 전원 결선
고전류 스프링단자대도 주목할 만하다. 최소35mm²에서 최대 150mm²의 케이블 사용이 가능해 빠르고 손쉬운 연결이 가능한 이제품은 스크루 드라이버를 이용해 단자대의 레버를 가볍게 조작하는 것만으로도 전선을 간편하게 연결할 수 있다. 케이블은푸시·인 메커니즘을 통해 빠르게 연결 가능할 뿐만 아니라 설치 공간이 좁을 때도 유용하며, 특수한 압력 스프링, 프리즘 모양의 클램핑 부품은 진동이 있는 환경에서도완벽한 결선을 보장한다. 또한 DIN 레일뿐 아니라 플랜지를이용해 월(Wall) 마운팅을 할 수 있으며, 사용자는 용도및 기능에 따라 미리 조립된 단자대를 이용해 조립·물류비용을 대폭 줄일 수 있다.
완전히 절연된 픽·오프 단자대는 단자당 최대4×16mm²의 전압 태핑이 가능하고, 영구적으로 잠김 가능한 전위 분배용 절연 브릿지를제공하고 있다. 모든 단자는 넓은 라벨링 공간 및 표준 테스팅 커넥터를 위해 양쪽에 내장된 2.3mm 테스트 소켓을 가지고 있다.
안정적인 컬러 코딩 마샬링 단자대
혁신적인 컬러 코딩 시스템이 적용된 콤팩트 마샬링단자대 및 마샬링 패치보드는 연결 단의 색상을 자유롭게 선택할 수 있기때문에 시그널 결선 시 빠르고 안정적인 작업 환경을 보장한다.
PTRV 마샬링단자대 및 PTMC 마샬링패치보드는 콤팩트한 모듈형 디자인이 특징으로, 최대 20%까지향상된 신호 밀도를 제공한다. 개별 구성품은 쉽고 안전하게 장착되며11가지 컬러코딩을 선택할 수 있다. 또한 블록형 디자인은 특정 애플리케이션을 위한 컬러코딩의 배열 구성이 가능한 정확한 포지션을 제공하며, 진동에 강한 벌집모양의 구조를 취하고 있다. 그리고 자유롭게 액세스 가능한 2.3mm 테스트 플러그는 연결점의옆, 중앙에 위치와 상관없이 표준 테스팅 액세서리를 이용해 편리하게 테스트를 시행할 수 있다.
FA Journal 지 준 영 기자 (fa@infothe.com)
