높은 사양에 조작까지 간편한 오메가엔지니어링 신제품

온도 공정 컨트롤러 ‘플래티넘 시리즈’와 온도 습도 모니터링 컨트롤러 ‘CDTX 시리즈’

오메가엔지니어링이 사용하기 간편하면서도 높은 사양을 갖춘 온도 공정 컨트롤러 ‘플래티넘시리즈’와 산업 공정 전도도의 온라인 모니터링을 위한 패널 미터인 온도 조절기 ‘CDTX 시리즈’를 새롭게 선보였다.

김 미 선 기자

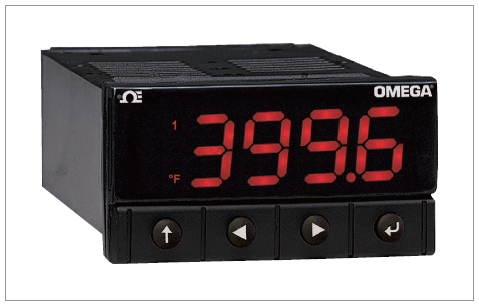

온도 공정 컨트롤러 ‘플래티넘 시리즈’
마이크로프로세서 기반의 PID 컨트롤러인플래티넘 시리즈는 프로세스 측정을 위한 탁월한 유연성을 제공한다. 오메가엔지니어링코리아 관계자는 “이 제품은 매우 강력하고 다양한 기능을 갖췄으면서도 설정과 사용을 매우 쉽게 제품을 설계했다는 점이 획기적”이라면서, “업계 최고의 자동인식 구성 기능을 갖춤과 동시에 가장다양한 선택 가능 인풋 타입 및 풀 스케일, 정밀한 입력과 고정밀 컨트롤, 그리고 다양한 공정제어 작동이 가능한 제품”이라고 설명했다.

또한, 플래티넘 시리즈는 3가지 컬러에 9가지 세그먼트의 고해상도 디스플레이를 갖춘 제품으로, 다양한 미국 인증을 획득했을 뿐 아니라 단순하고 짧은 동작들로 완벽하게 컨트롤할 수 있어 사용자 편의성까지높였다는 설명이다. 점퍼를 사용할필요 없이 하드웨어 구성을 자동으로 인식함으로써 특정 구성에 적용하지 않는 모든 메뉴 옵션을 제거하거나 자동으로 펌웨어를 단순화할 수 있으며, 1/32, 1/16, 1/8DIN 크기로 제공되는 1/16 및 1/8DIN 모델은 이중 디스플레이를 구성할 수도 있다.

플래티넘 중 CNPT 시리즈는 기전력을이용하는 서모커플과 저항을 이용하는 RTD, 그리고 서미스터 온도센서 입력이 가능하다. 사용자가 9개(J, K, T,E, R, S, B, C, N)의 서모커플 타입과 백금 RTD(100, 500, 1,000Ω/알파계수 385, 392, 3916 곡선), 서미스터(2,250Ω, 5kΩ 및 10kΩ), DC 전압 또는 DC 전류 중에서 입력 타입을 선택할 수 있기 때문에 여러 가지 애플리케이션에 적용할 수 있다. 다양한 센싱 영역에 적용할 수 있으므로 해당 모델로 컨트롤러 제품을 통일해 오차를 줄일 수 있다는 장점도 있다.

출력 타입도 다양한 옵션을 제공할 수 있다. 기본적으로모든 모델에 공통적으로 USB 호스트 모드 커뮤니케이션이 가능하며, 각모델별로 SPDT 기계식 릴레이 출력, SSR 출력, DC 펄스 출력, 아날로그 출력,SPST 출력이 있는 데다, 여러 출력 방식이 혼합된 모델도 선택할 수 있으므로 편리하며경제적이다.

RS232 및 RS485 시리얼 커뮤니케이션, 이더넷커뮤니케이션도 선택할 수 있으며, 양방향 전압 또는 전류 입력은 소수점 자릿수까지 선택해 모든 엔지니어링단위로 완벽하게 스케일링할 수 있기 때문에 압력, 유량 등 다른 공정 프로세스 입력과 함께 사용하기에이상적이다.

또한, CNPT는 업계 최고 수준의 고정밀인풋과 출력시 컨트롤, 재전송, 세트포인트 조종에 있어 0.1% FS 정밀도를 구현할 뿐 아니라, 24비트 ADC 초당 20인풋 샘플링이 가능하다. 램프소크, 알람, 조종기능을 다양한 방식으로 설정해 사용자에게 정확히 필요한 공정제어 모드를 선택할 수 있도록 다양한 99개프로그래밍 옵션도 제공한다.

더욱이 프로그래밍 조작이 매우 단순한 것도 강점이다. 컨트롤은 On/Off, Heat/Cool, PID 제어가 가능하며, 퍼지 로직 수용 컨트롤 풀 오토튠 PID 알고리즘이 지속적으로 자동으로최적화한다.

오메가엔지니어링 관계자는 “이 제품은업계 최고 수준의 고사양 제품으로, 편리한 조작은 물론 가격까지 합리적”이라면서, “다양한 애플리케이션과 광범위한 공정조작 모듈 구성이 가능한제품으로 오메가엔지니어링코리아 홈페이지에서 편리하게 상담 및 구매가 가능하다”고 말했다.

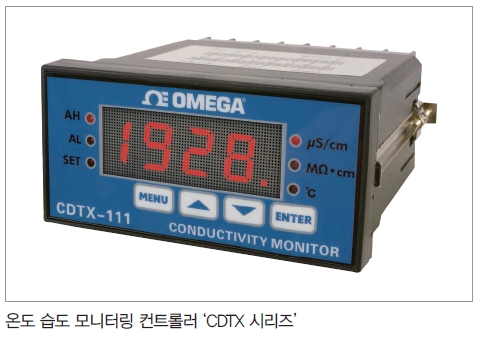

온도 습도 모니터링컨트롤러 ‘CDTX 시리즈’
한편, 오메가엔지니어링은 산업용 온라인전도도 및 온도 조절기로 CDTX-111과 CDTX-112도함께 소개했다. 이 제품은 산업 공정 전도도의 온라인 모니터링을 위한 패널 미터로, 레인지 전환과 셀 체크 모두 자유롭게 설정 및 동작을 통해 조절할 수 있다.

독자적인 신호 수집 및 처리기술과 특수 후막 회로(ThickFilm Circuit)는 측정이 정확하고 안정적으로 동작하도록 하며, 데이터 선형화 및자동 온도 보상과 같은 다른 기능들은 케이블 길이를 변경하거나 유지 보수가 필요하지 않은 셀이다.

또한, 이 제품은 리미트 초과시 전도도컨트롤과 같은 제어기능을 갖추고 있는 데다, 출력 제어도 가능하며, 특히물 공정 및 순수 액체제어 공정에 이상적이다.
