태양광 인버터 테스트 및 각종 시뮬레이션 제공
김 미 선 기자

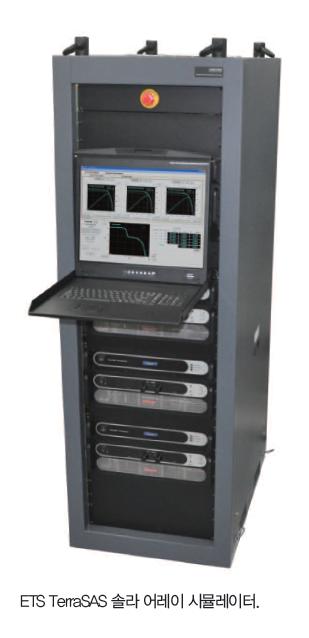

전기 전자 계측기 전문업체인 비앤피인터내셔널은 태양광 인버터 테스트를 위한 보다 효과적인 시뮬레이션을 제공하기 위해 ETS TerraSAS 솔라 어레이 시뮬레이터(TerraSAS Solar Array Simulator)를 개발했다.
ETS TerraSAS 솔라 어레이 시뮬레이터는 내수용 및 산업용 태양열 에너지 시스템을 위한 인버터 및 마이크로 인버터의 설계, 개발 및 제조 테스트에 활용되는 완전 통합 솔루션을 제공한다.
ETS TerraSAS는 맑은 날부터 구름 낀 날까지 다양한 기상 조건에 대한 태양광발전의 동적 태양열 복사 및 온도 특성 시뮬레이션에 적합하다. 또한, 이 같은 기상 조건을 위한 특정 PV 어레이용 전류/전압(IV) 특성을 산출할 수 있는 특정 시간 간격에 대한 PV 동적 태양열 복사 및 온도 특성 시뮬레이션 기능도 지원한다.
사용자의 편의성을 높이기 위해, 이 시스템의 시뮬레이션 엔진은 25°C, 1,000W/㎡ 복사에서의 Voc(Open Circuit Voltage), Isc(Short Circuit Current), Vmpp(Maximum Power Point voltage) 같은 핵심적인 파라미터들을 정의하는 국립 재생산가능 에너지 연구소의 솔라 어드바이저 모델(Solar Advisor Model) 데이터베이스로부터 자료를 다운로드할 수 있는 기능을 탑재하고 있다. 이로써 사실상 어떠한 필 팩터(Fill Factor) 또는 태양전지 소재 및 표준 솔라 셀 모델에 의해 IV 곡선을 산출할 수 있다.
또한, ‘여러 개의 혹(Hump)’이 나타나는 IV 곡선을 갖는 서로 다른 특성의 다중 패널을 장착한 시스템도 시뮬레이션이 가능할 뿐 아니라, TerraSAS는 마이크로 인버터를 사용하는 병렬 채널을 최대 24개까지 동시에 시뮬레이션할 수도 있다.
이러한 테스트의 핵심은 테스트 중인 인버터의 MPP 추적 기능에 대한 PV 어레이 반응을 정확하게 시뮬레이션하는 것이다. 이러한 작업을 수행하기 위해, 파워 소스는 MPP를 추적하는 인버터에 의해 만들어지는 저주파 리플 전압을 필터링할 필요 없이 PV 어레이의 IV 커브를 정확하게 처리해야 한다.
ETS TerraSAS는 기존 스위치 모드 DC 파워 소스에 대한 핵심적인 반응에서 상당한 개선을 제공한다. 고속 스위칭 파워 서플라이와 최신 DSP 신호 처리의 애플리케이션을 이용하면 덩치가 크고 고가인 리니어 파워 서플라이를 사용하지 않고도 우수한 MPP 추적 반응을 구할 수 있다.
비앤피인터내셔널은?
산업 현장 및 연구 기관의 기술 개발에 필수적인 전기 전자 계측기를 취급하는 회사다. 특히, 태양광 인버터 개발에 효과적인 AC/DC 프로그래머블 파워를 취급하고 있으며, 각종 시뮬레이션 기능도 지원하고 있다.
