트윈텍아이엔씨, 텍트로닉스 PA4000 전력 분석기 공급

까다로운 전력 파형도 안정적으로 정밀하게 측정한다!

하 상 범 기자

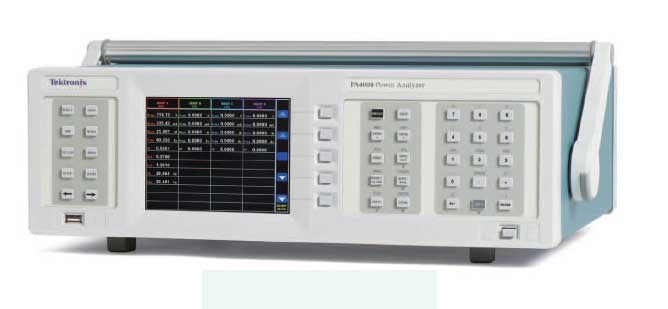

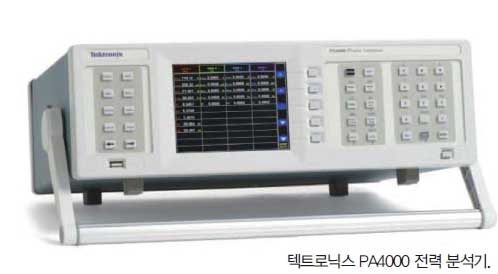

PA4000은 텍트로닉스(Tektronix)의 오실로스코프 기반 파워 테스트 제품군을 완성하는 제품으로, 현재와 향후의 규제 기준에 대한 적합성을 측정할 수 있는 종합 솔루션을 제공한다.

복잡한 테스트 조건에 적합한 성능 및 기능

PA4000는 주로 다중 위상 애플리케이션에서 전력 전자시스템을 설계, 테스트, 검증하는 데 사용한다. 추가된 광범위한 전류와 전압 입력 범위, 내장 테스트 모드 및 표준 PC 인터페이스는 정확하고 다양한 기능을 제공한다.

주요 적용 분야로는 모터 드라이브, 전기 추진, 백업 파워, 태양광을 포함한 신재생에너지, 고효율 조명 등이 포함된다. 이 분야 대부분의 엔지니어들은 효율과 전력 설비에 영향을 줄 수 있는 고조파 왜곡 또는 기타 선로 오염의 양을 규정하는 정부 규제 및 소비자 요구 등을 검토해 설계 작업을 수행해야 한다. PA4000은 모든 유형의 측정 환경에서 일관적으로 높은 측정 정밀도를 제공할 수 있는 정밀 매칭 입력, 폭넓은 입력 범위, 첨단 신호처리 기능을 갖추고 있다.

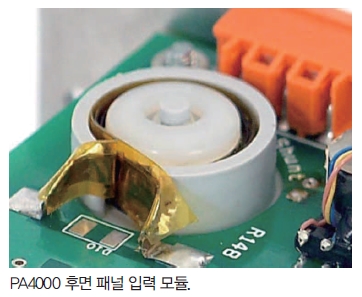

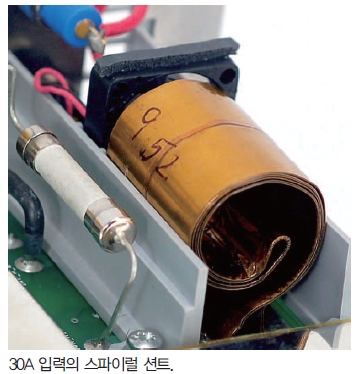

PA4000은 각 채널마다 2개의 스파이럴 션트(Spiral Shunt)를 사용하며, 하나는 정밀 저전류 측정용으로 최대 1A까지 전류 측정 기능을 제공하고, 다른 하나는 고전류 측정용으로 최대 30A의 전류 측정 기능을 제공한다. 첨단 션트 설계와 고유의 고속 디지털 신호 처리 알고리즘과 결합되면서, PA4000은 이상 신호 및 노이즈가 존재하는 상황에서도 파워 사이클을 정밀하게 추적한다.

전력가 사인 곡선과 거리가 먼 경우에도 확실한 측정이 가능하며, 전체 전류, 주파수 및 온도 범위에서 안정성을 극대화한다. 하나의 계측기로 W에서 kW까지 측정할 수 있도록 모든 입력 채널에 1A 및 30A 션트가 포함된다. RMS 전류와 전압에서 최대 100번째 고조파까지의 측정 요구사항을 충족하고, 입력 수준 변화에 빠르게 반응하기 때문에 가변 조건에서도 양호한 데이터를 획득할 수 있다.

사용 편의성, 애플리케이션별 테스트 모드, 통신 인터페이스 및 PC 기반 소프트웨어 등의 표준 기능 세트가 완벽히 결합된 PA4000은 업계 최고의 전력 분석기로 인정받고 있다.

한편, 트윈텍아이엔씨는 Ametek사의 Programmable AC/DC 파워서플라이, 솔라 어레이 시뮬레이터, Electronic Load 및 텍트로닉스의 계측 장비를 공급하고 있다. 세계 유수의 메이커 계측 장비를 공급하면서, 판매에서 기술교육 서비스에 이르는 다양한 서비스를 동시에 제공하고 있다.
