적정 발전량 추정 위한 효과적인 솔루션 ‘LR8400-92·93’ 공급
태신상사는 1972년 설립된 이후 국내 계측장비 시장을 선도한 기업이다. 일본 히오키전기와의 협약을 통해 히오키 브랜드를 중심으로 저가형의 현장용 계측기에서부터 Memory Recorder, In-Circuit Hi-Tester, 신호발생기, 전력 측정기 등을 선보였으며, 한국형 계측장비 개발, PCB 검사 서비스 전문회사 설립 등 공격적인 마케팅을 추진하고 있다.
태신상사는 히오키전기와의 협력을 통해 가격 경쟁력을 높이는 한편, 다양한 산업 분야에 적용가능한 다기능 현장용 계측기인 디지털 멀티미터 라인을 구축해 한국의 특성에 맞는 제품개발에 심혈을 기울이고 있다.
한편, 태신상사와 히오키는 미래 주도사업인 배터리, 태양광산업에 적합한 계측장비를 공급하고 있다. LR8400 시리즈는 일사량 및 온도 측정을 통해 태양광 설비의 발전량을 추정하는 계측장비로 솔라 패널의 배선 전압과 전류 측정이 가능해 패널의 이상 유무 확인이 가능하다.
남 차장은 “LR8400 시리즈는 추측으로 산정된 발전량과 실제 발전량을 동시 비교할 수 있는 획기적인 제품으로, 시간의 경과에 따른 발전 전력량을 확인함으로써 전체적인 발전설비의 문제 또한 확인이 가능하다”고 강조했다.
태신상사 남경범 차장은 “태신상사에서 태양광산업 분야에 공급하는 제품 중에서 가장 최근에 선보인 측정장비는 히오키 LR8400 시리즈 제품인 LR8400-92·93 태양광 유지보수·점검측정기가 대표적”이라고 소개했다.

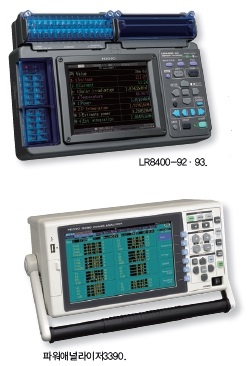

LR8400-92·93 태양광 유지보수·점검측정기의 특징
LR8400-92·93 태양광 유지보수·점검측정기는 일사량과 패널온도로부터 추정전력을 측정해 알려주는 장비다. 남 차장은 “태양광발전소에서도 발전효율 측정을 위해 사용할 수 있으며, 태양광 모듈 제조과정에서 모듈의 완성도 측정을 위해 사용할 수 있다”고 설명했다. 그는 LR8400-92·93은 제조과정 전후에서 활용도가 넓은 장비”라고 강조했다.
LR8400-92·93은 200A AC/DC 센서를 가진 제품이 LR8400-92, 2,000A AC/DC 센서를 가진 제품이 LR8400-93으로 구분된다. 적정 발전량을 측정해 실제 발전량 부족여부를 사전에 파악할 수 있고, 발전량이 부족하게 파악됐을 경우 스트링별 전력, 전류조사를 통해 고장 모듈을 찾을 수 있다.
기온과 일사량이 시시각각 변화하는 환경에서 가장 적정한 발전량을 추정 해 실제 발전량과 비교하게 되는데 추정 전력량의 경우 ‘JIS C8907:2005 태양광발전 시스템의 발전량 추정방법’에 근거해 산출된다.
남 차장은 “전압은 차동 프로브로 측정되며, 전류는 클램프온 센서로, 일사량은 일사계, 패널온도는 열전대로 각각 측정되며, 고장 스트링 조사에선 차동 프로브와 클램프 센서를 통해 입력측 개폐기를 측정하게 된다”고 소개했다. 측정시 회로를 차단하지 않고 측정할 수 있으며, 시계열 측정에 대응할 수 있다.
단선된 스트링을 측정할 때 차폐판과 병행 사용해 고장 모듈을 파악하며, PV 모드에서도 클램프 및 온도 등 최대 7ch를 추가 입력해 사용할 수 있다. PV 모드를 해제했을 때는 30ch의 데이터 로거로 사용 가능하다.
용도에 따른 다양한 측정장비 보유
LR8400-92·93 태양광 유지보수·점검측정기 외에도 파워애널라이저 3390과 전원품질 애널라이저3197·3198도 태양광산업 현장에서 광범위하게 사용되고 있다.
파워애널라이저 3390은 파워 컨디셔너에 이상유무를 파악하기 위한 장비로 AC/DC 전류 센서와 조합해 사용할 경우 입출력 특성을 동시에 측정할 수 있다. 클램프형 센서를 사용하기 때문에 연결도 간단하고, 관통형 센서와 조합했을 때 더욱 정확한 측정결과를 얻을 수 있다.

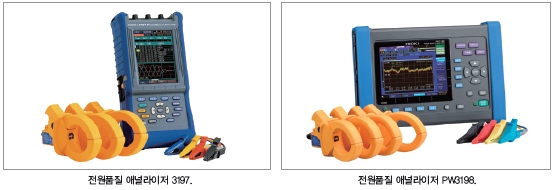

매전(賣電)/매전(買電) 측정을 동시에 측정할 수 있는 별도의 장비도 있다. 전원품질 애널라이저 3197이 그것으로 측정값을 30분간 평균 전력량을 기준으로 한 각각의 디맨드 그래프로 표시해 상태를 한 눈에 알 수 있게 해준다. 남 차장은 “내무 메모리에 측정 데이터를 기록하며 자동설정 기능과 부속 소프트웨어가 추가된다”고 소개했다. 스템의 태양광모듈 시스템의 파워컨디셔너를 검사하는 전원품질 애널라이저 PW3198은 한 번에 모든 파라미터를 동시에 측정한다.
남 차장은 “파워컨디셔너 출력전압과 계통연계에 중요한 요소인 주파수 변동을 확인할 수 있으며, 트란젠트 오버 전압발생 유무, 출력에 포함된 고조파 전압 및 전류의 변동도 확인할 수 있어 시스템 유지보수 및 공정 중 동작확인 등에 적합하다”고 소개했다. 그는 “시계열 기록 및 이벤트 검출, 전력감시를 1대로 할 수 있으며, 간단설정 기능을 탑재해 사용의 편의성을 더했다”고 말했다.
