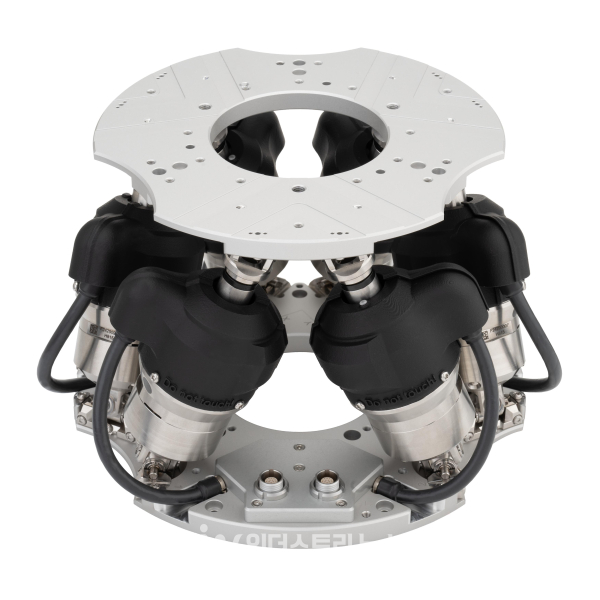

[인더스트리뉴스 최종윤 기자] 고정밀 모션 솔루션 전문기업 Physik Instrumente(PI)가 고정밀 포지셔닝을 요구하는 산업 공정을 위한 신제품 헥사포드 H-815를 출시했다.

PI는 6자유도를 제공하는 이 병렬 키네마틱 시스템은 상시 가동되는 자동화 환경에서 안정적이고 반복 가능한 모션을 구현하도록 설계됐다고 설명했다.

H-815는 ±0.05µm의 반복성과 50nm의 최소 스텝 크기를 제공하며, 통합형 앱솔루트 엔코더를 통해 위치 안정성과 정밀도를 극대화했다.

광학 구성품의 정밀 얼라인먼트, 렌즈 및 카메라 모듈 조립, 클린룸 또는 OEM 환경에서의 포지셔닝, 품질 보증 테스트 및 보정 등 다양한 산업에서 활용할 수 있다.

산업용 자동화 통합에 최적화된 설계

컴팩트하고 견고한 H-815는 공간 제약이 있는 자동화 라인에서도 유연하게 적용할 수 있을 것으로 보인다.

고품질 구성품과 통합 브레이크, SIL 3 안전 표준은 높은 내구성과 공정 안전성을 보장한다.

PI 헥사포드 제품 매니저 Christian Ziegler는 “H-815는 높은 정밀도와 속도를 컴팩트한 구조에 담아 산업 환경에서도 탁월한 성능을 발휘한다”고 설명했다.

정밀 제어와 고효율성 구현

시스템은 최대 10kg의 허용 하중을 지원하며, 복잡한 6자유도 모션을 정밀하게 제어할 수 있다.

회전 중심을 자유롭게 설정할 수 있어 마이크로미터 범위의 얼라인먼트 공정 같은 특정 요구 사항에 맞게 유연한 조정도 가능하다.

또 앱솔루트 엔코더 적용으로 레퍼런싱 없이도 시작 시 위치 데이터를 제공한다. 효율성을 높여 시간을 절약하고, 다운타임을 최소화할 수 있다는 뜻이다.

아울러 통합 브레이크는 모든 위치에서 안정적으로 조작할 수 있고 높은 공정 안정성을 보장한다.

고급 컨트롤러 및 소프트웨어 지원

H-815는 PI의 C-887.4xx1 컨트롤러 또는 직관적인 PIMikroMove 소프트웨어로 제어할 수 있다.

컨트롤러는 SIL 3 인증, 안전 릴레이 연결용 포트, 고분해능 초고속 아날로그 입력 등을 지원해 정밀 얼라인먼트 작업에 적합하다.

또한 상시 가동되는 산업 자동화 애플리케이션은 EtherCAT 필드버스 인터페이스 옵션이 가능하다.

PI는 병렬 키네마틱 시스템 분야에서 30년 이상의 경험을 바탕으로 1kg에서 250kg까지의 다양한 허용 하중을 지원하는 헥사포드를 제공하고 있다.

피에조, 전자기, 하이브리드 드라이브 등 다양한 기술을 채택해 애플리케이션별 맞춤형 정밀 모션 솔루션을 제공한다.
