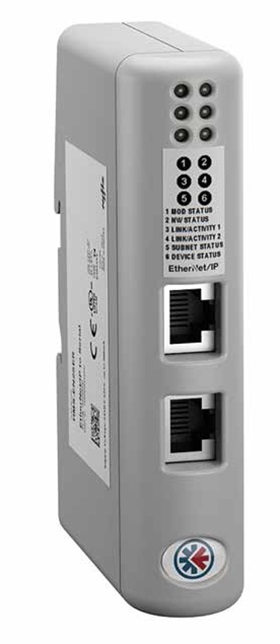

새로운 직렬 EtherNet/IP 연결장치는 EtherNet/IP 기반 네트워크 아키텍처 상에 직렬 RS-232/422/485 애플리케이션 인터페이스를 갖춘 모든 자동화 장치를 통합할 수 있다. 또한 이 제품은 Modbus, DF1, produce/consume, ASCII 및 자체 프로토콜들을 비롯한 모든 종류의 직렬 프로토콜을 지원한다. 이 분산형 EtherNet/IP 연결장치는 인-섀시 통신 모듈을 위한 보다 비용 효율적인 대안인 동시에 여러 혜택들을 제공한다.
물리적으로 PLC와 연결하는 인-섀시 모듈과 달리, 이 연결장치는 연결할 장비 근처에 탑재가 가능하다. 따라서 여러 네트워크별로 특화된 케이블을 사용하는 대신 단일 이더넷 케이블을 통해 연결이 가능하다. 이 연결장치는 링 토폴로지(Ring Topology)를 위한 ODVA의 DLR(Device Level Ring)을 지원한다.
사용자는 기존 Studio 5000 소프트웨어를 통해 직렬 프로토콜 컨피규레이션에 액세스할 수 있다. 모든 컨피규레이션은 Studio 5000 내부에서 이뤄지며, 이 소프트웨어는 어떠한 유저 로직을 사용하지 않고도 Studio 5000 컨트롤러 태그(Controller Tags)의 이름과 구조를 수동 또는 자동으로 생성할 수 있으며, PVDT(Process Variable Data Tags)를 지원한다. 모든 컨피규레이션은 로크웰의 Studio5000 로직스 디자이너(Logix Designer) 내부에서 이뤄진다.
