KERI, 폭발·화재없는 전고체전지 기술적 난제 풀고 상용화 선도
  • 이건오 기자
  • 승인 2018.09.18 20:50
  • 댓글 0
이 기사를 공유합니다

최근 스마트폰 등 배터리의 폭발 사고로 발화와 폭발 위험이 없는 안정화된 전고체전지에 대한 전 세계적 관심과 투자가 이뤄지고 있다. 이에 ‘전고체전지’ 실용화에 가장 큰 걸림돌이었던 활물질-고체전해질 경계에서의 높은 저항(계면저항) 문제를 극복할 수 있는 획기적인 전극 제조기술이 국내 연구진에 의해 개발됐다.

실용화 관건인 계면저항 극복 조기 사업화 추진

[인더스트리뉴스 이건오 기자] 과학기술정보통신부 산하 전기전문 정부출연연구기관인 한국전기연구원(KERI, 원장 최규하) 전지연구센터 하윤철 박사(책임연구원)팀은 자체 정부출연금사업을 통해 ‘160℃ 저온에서도 결정화가 가능한 고체전해질 원천기술’과 이를 이용한 ‘슬러리 코팅 방식의 고용량 활물질-고체전해질 복합전극 제조 원천기술’을 개발했다고 18일 밝혔다.

1991년 일본에서 최초로 상용화된 리튬이온전지는 높은 에너지밀도와 출력밀도, 뛰어난 충·방전 효율의 장점으로 스마트폰 등 휴대형 전기·전자기기부터 전기차와 에너지저장장치(ESS)까지 광범위하게 활용되고 있다. 그러나 현재의 리튬이온전지는 가연성의 액체전해질을 사용하고 있어 발화와 폭발의 위험을 항시 내재하고 있다.

[]
한국전기연구원 하윤철 책임연구원 [사진=한국전기연구원]

실제로 과충전이나 외부단락, 내부단락 등의 사고 상황에서는 전지 내부 소재들의 급격한 가열과 연소에 의해 발화와 폭발로 이어질 수 있으며, 이와 관련해 소형 셀에서부터 대형 모듈에 이르기까지 사고사례가 끊이지 않고 보도되고 있다.

KERI 연구팀은 이러한 문제를 근원적으로 해결하기 위해 불연성의 전고체전지에 주목했다. 전고체전지용 고체전해질에 대한 연구는 원료에 따라 크게 산화물 계열, 고분자 계열, 황화물 계열로 나눠 진행돼 왔다. 특히, 황화물 계열은 리튬이온 전도도가 액체 전해질에 필적할 정도의 슈퍼이온전도체 특성을 보유하고 있어, 실용화 관점에서 가장 많은 관심을 받고 있다.

KERI 연구팀은 이러한 황화물계 고체전해질의 가능성에 주목하고 대면적 생산의 핵심 공정인 슬러리 코팅 방식의 전극 제조 과정에 가장 큰 걸림돌이었던 ‘활물질-고체전해질 계면저항’이라는 난제 해결에 도전했다.

슬러리는 미세한 고체 입자를 액체 중에 섞어 유동성이 적은 상태로 만든 혼합물로, 현재 우리가 쓰는 리튬이온전지의 전극은 슬러리 코팅방식으로 제조된다. 보통 활물질, 도전재, 바인더를 용매에 일정 비율 혼합해 만든 슬러리를 집전체 위에 얇은 막으로 코팅·건조·압착해 전극을 만든다.

액체전해질은 전지 조립공정을 거친 후 마지막에 주입해 분리막과 전극에 스며들도록 함으로써 리튬이온이 전달되는 통로와 활물질-액체전해질 계면을 형성하게 된다.

하지만 이 슬러리 코팅 방식은 액체전해질 기반의 리튬이온전지 산업에는 일반화돼 있지만, 전고체전지용 고체전해질 및 전극 제조 공정에 활용하기에는 여러 문제점이 있었다. 우선 고체전해질은 슬러리 제조 단계에서 함께 혼합돼야 하기 때문에 활물질-고체전해질 계면 형성이 액체전해질에 비해 매우 어렵고, 무엇보다 접착력 향상을 위해 섞는 바인더가 계면 형성을 방해하면서 계면저항이 크게 증가했다.

또한, 이온 전도도가 높은 고체전해질을 슬러리 제조에 활용할 때도 결정화된 고체전해질 분말을 미세한 입자로 분쇄하거나 용매와 혼합하는 과정에서 기계적·화학적으로 리튬이온 전도성이 떨어지는 문제가 있었다. 이러한 이유로 슬러리 코팅 방식으로 제조된 전고체전지용 전극의 성능은 실용화 수준에 크게 못 미치고 있었다.

KERI 연구팀은 이러한 문제를 해결하기 위해 리튬-인-황화물에 리튬-요오드화합물을 첨가한 고체전해질 합성 공정을 최적화해 160℃의 낮은 결정화 온도에서도 슈퍼이온전도체 특성을 나타내는 ‘유리-결정질(glass-ceramic)의 고체전해질’을 개발했다.

[]

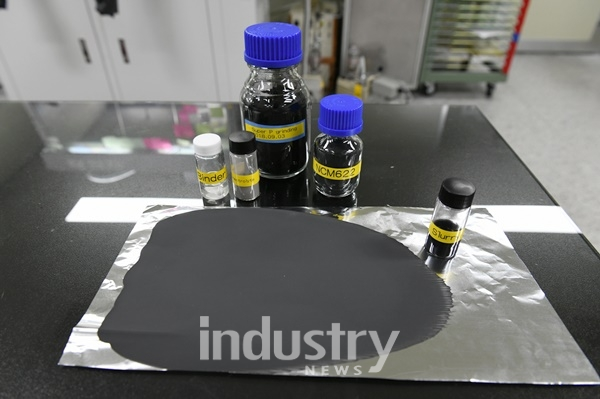

바인더, 고체전해질, 도전재, 활물질과 이러한 물질들이 혼합된 슬러리 [사진=한국전기연구원]

일반적으로 슈퍼이온전도체는 황화물계의 경우 250~450℃(산화물계의 경우 700℃ 이상)에서 열처리하는 과정을 거쳐야 하는데, 연구팀이 개발한 고체전해질은 고분자 바인더나 리튬 금속의 용융(Melting) 온도인 180℃보다도 낮은 160℃에서 결정화가 가능해 바인더나 리튬음극의 손상 없이 전극이나 전지 제조 후 열처리가 가능한 것이다.

연구팀은 이러한 특성을 이용해 슬러리 제조 시에는 비정질 상태의 분쇄된 고체전해질을 혼합하고 전극 제조 후 160℃ 저온 열처리함으로써, 전극 내 고체전해질이 슈퍼이온전도체로 바뀌면서 동시에 고체-고체 계면이 소결되는 새로운 공정을 개발했다.

이러한 소재와 공정 혁신은 복합전극 내 활물질-고체전해질 계면저항을 크게 낮춤과 동시에, 계면의 기계적 내구성도 우수한 전극 제조를 가능하게 해 전고체전지 실용화를 크게 앞당길 것으로 기대하고 있다.

연구를 주도한 하윤철 책임연구원은 “전기차와 에너지저장장치용 이차전지 시장이 본격화됨에 따라, 일본을 비롯한 선진국들은 이미 안전하면서도 에너지 밀도가 높은 전고체전지 관련기술을 선점해 나가고 있다”며, “이번 KERI의 성과는 전고체전지가 가진 계면저항 등의 난제를 해결하고 상용화를 추진할 수 있는 발판을 마련했다는 측면에서 큰 의의가 있다”고 밝혔다.

KERI의 연구 결과는 재료 및 계면 분야의 전문학술지인 ‘ACS Applied Materials & Interfaces’ 온라인 판에 게재되며 뛰어난 성과를 입증받았다. 연구팀은 ‘저온 소결형 고체전해질 소재 및 전고체전지 제조 공정’에 대한 국내·국제 특허출원을 마쳤다.

현재 고체전해질의 이온전도도 향상과 공기안전성 향상 연구가 진행되고 있으며, 동시에 원료 생산 공정에서부터 셀 제조 공정에 이르기까지 규모를 키우기 위한 후속 연구를 진행하고 있다. 가까운 시일 내 상업화를 위한 기술이전 수요업체 발굴을 통해 조기 사업화를 추진한다는 목표다.

한편, 일본 시장조사업체 후지경제연구소에 따르면 전 세계 전고체전지 시장은 2035년 약 28조원 규모로 커질 것으로 보고 있다. 액체 전해질을 사용하는 리튬이온전지가 적용될 수 없는 고온 환경 등 특수한 산업용부터 이차전지에 대한 수요가 확대되고 있는 전기차 분야까지 다양하게 활용될 전망이다.

특히, 기후변화 대응에 따른 스마트그리드 보급 및 전력부족 해결을 위한 에너지저장장치(ESS)에도 활용되는 등 향후 전고체전지 시장은 폭발적으로 성장할 것으로 보고 있다.
