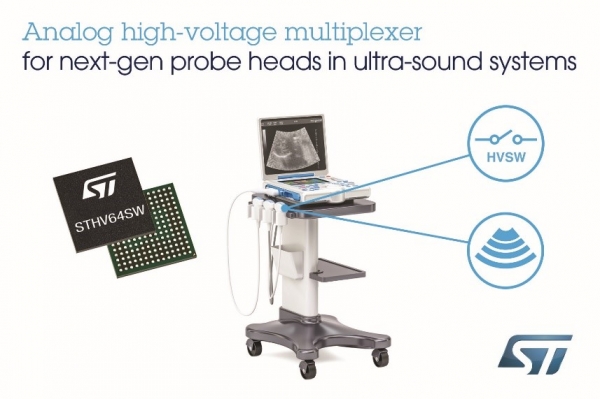

[인더스트리뉴스 김관모 기자] 다양한 전자 애플리케이션과 고객들을 지원하는 세계적인 반도체 회사인 ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 첨단 초음파 시스템, 프로브, 압전 드라이버, 자동 테스트 장비, 산업 자동화 및 프로세스 제어 시스템에 독보적인 집적도를 제공하는 64채널 고전압 아날로그 스위치 IC 'STHV64SW'를 출시했다고 12월 4일 밝혔다.

'STHV64SW'는 로직 제어 신호를 위한 시프트 레지스터(Shift Register)와 자가 바이어스 고전압 MOSFET 게이트 드라이버를 비롯해 최대 ±3A의 피크 출력 전류를 제공할 수 있는 N-채널 MOSFET 스위치로 구성돼있다. 이 스위치는 1.5µs의 턴온 시간으로 빠른 응답이 가능하며, 낮은 대기전류를 통해 턴오프 시 전력을 절감한다. 또한, 낮은 왜곡 및 누화로 온저항이 낮기 때문에 높은 신호 무결성을 보장하며, 안전한 동작을 위해 열 차단 및 UVLO(Under-Voltage Lockout) 기능을 내장하고 있다.

ST는 정밀 아날로그 회로(바이폴라)와 저전압 COMS 로직, 견고한 DMOS 전력단을 단일 칩에 집적하도록 자체 개발한 독보적인 BCD6s-SOI(Silicon on Insulator) 및 BCD8s SOI 프로세스 기술을 활용해 이 첨단 디바이스를 구현했다고 설명했다. STHV64SW는 최대 -100V/+100V 또는 0V/200V, -200V/0V의 다양한 고전압 공급장치와 함께 동작할 수 있다. 또한, STHV64SW는 산업용 비파괴 검사(NDT: Non-Destructive Testing)를 위한 초음파 탐상기처럼 혁신적 첨단 장비는 물론, 오지나 농촌 지역의 산전(출산 전) 건강관리 기준을 높여주는 저렴하고 휴대 가능한 의료 초음파 검사 장치 등의 설계에 이미 적용되고 있다.

이 고집적 64 채널 아날로그 스위치 IC는 최근 발표된 동종 16 펄서 STHV1600 IC와 마찬가지로 소형 FCBGA 패키지로 제공되므로, 시스템 제조업체들은 최소한의 보드 공간을 사용하여 채널 밀도를 높임으로써 탁월한 초음파 이미지 분해능을 달성할 수 있다. STHV64SW는 현재 BGA-196 패키지 디바이스로 공급되고 있으며, 가격은 1,000개 구매 시 45달러에서 시작한다. 평가보드인 STEVAL-IME015V1도 판매 중이며, 구매 문의는 ST 대리점이나 한국지사를 통해서 가능하다.
