표준화된 IO-Link 기술은 센서 및 액추에이터의 심플하고 경제적인 연결을 지원한다. 3~5개의 배선을 가진 이 저비용 연결 기술은 혁신적인 개발 결과로 복잡한 배선 없이 최소한의 자재로 점대점 연결을 실현한다.

IO-Link 기술이 적용된 훼스토의 자동화 기술

[인더스트리뉴스 박규찬 기자] IO-Link는 새로운 형태의 버스 시스템은 아니지만 필드 버스, 이더넷 시스템을 대체하기 위한 새로운 종류의 통신 인터페이스로 추가 개발됐다. 이 기능을 사용하면 제어 시스템에서 센서 또는 액추에이터의 파라미터 데이터를 다운로드 할 수 있을 뿐만 아니라 진단 데이터를 제어 시스템에 전송할 수도 있다.

기존에는 제일 하위 레벨을 필드버스 인터페이스

통합하기 위해서 매우 많은 비용이 들었지만 이제는 디지털 또는 아날로그 값과 모든 파라미터 및 진단 데이터를 케이블의 스크리닝, 트위스트, 임피던스 또는 종단 저항 추가와 같은 특별한 작업 없이도 심플한 3선 또는 5선 케이블로 전송할 수 있다.

표준화된 IO-Link 기술은 센서 및 액추에이터의 심플하고 경제적인 연결을 지원한다. [사진=dreamstime]
표준화된 IO-Link 기술은 센서 및 액추에이터의 심플하고 경제적인 연결을 지원한다. [사진=dreamstime]

필드버스와 IO-Link 슬레이브 간의 게이트웨이는 일반적으로 여러 IO-Link 마스터 채널이 있는 필드버스 디바이스 형태로 제공된다. 사이즈 때문에 필드버스가 필요하지 않은 소형 머신 또는 시스템에서는 PLC가 IO-Link 마스터 역할을 한다.

보안 강화

IO-Link는 아날로그, 바이너리 및 직렬 통신 장치에 대한 보안연결을 제공한다. 자동차 BIW 제조 및 어셈블리 현장의 작업자 보호를 위한 안전 펜스, 중장비 건설 및 머신 툴에서, 매뉴얼 워크스테이션, 어셈블리 셀, 입/출력 스테이션 등과 같은 복잡한 센서 기술 및 터미널이 적용된 곳에서 전형적인 IO-Link 애플리케이션을 찾아볼 수 있다.

미래 연결 콘셉트를 지원하는 IO-Link는 표준화된 프로토콜이기 때문에 낮은 투자 리스크를 가지며 그 결과 장비 다운타임이 줄어들고 생산성이 향상된다. 아울러 디바이스와 마스터 시스템 간의 진단 및 운영 데이터의 포괄적인 데이터 교환은 문제 해결을 가속화시키고 상태 모니터링 시스템의 기초를 형성한다.

업무 단순화를 통한 효율성 증가

IO-Link는 설치 및 배선을 위한 균일하고 표준화 된 효율적인 기술이다. IO-Link 디바이스는 간단하고 편리하게 파라미터화 할 수 있으며 엔지니어링 소프트웨어 툴 없이 교체 직후에 바로 작동 상태로 되돌릴 수 있다.

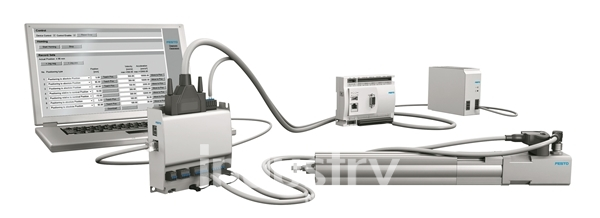

전동 실린더 EPCO, 서보 스텝 모터 EMMS-ST, 모터 컨트롤러 CMMO-ST 및 필요한 모든 케이블이 있는 OMS 패키지는 기존의 전기 위치 시스템보다 훨씬 저렴하다. [사진=훼스토]
전동 실린더 EPCO, 서보 스텝 모터 EMMS-ST, 모터 컨트롤러 CMMO-ST 및 필요한 모든 케이블이 있는 OMS 패키지는 기존의 전기 위치 시스템보다 훨씬 저렴하다. [사진=훼스토]

IO-Link 마스터를 통해 지능형 센서 및 액추에이터의 파라미터를 쉽게 설정하고 재 할당할 수 있다. IO-Link를 통한 복잡하지 않고 표준화된 센서-액추에이터 조합의 배선은 자재비용을 절감하고 물류의 단순화가 가능해지며 시간을 절약할 수 있게 된다. 이로 인해 설치를 훨씬 편리하게 할 수 있다.

향상된 경쟁력

훼스토는 단일 공급원을 통해 다양한 마스터, 압력 및 유량 센서, 변위 엔코더/위치 센서, 5개 밸브 터미널 시리즈, 비례 압력 제어밸브, 스텝 모터 컨트롤러 및 연결 케이블과 같이 IO-Link를 위한 포괄적인 제품 제공이 가능하다. 또한 공장 자동화 및 프로세스 오토메이션에 대한 풍부한 애플리케이션과 산업 종사자를 위한 기본 및 심화 교육을 제공한다.

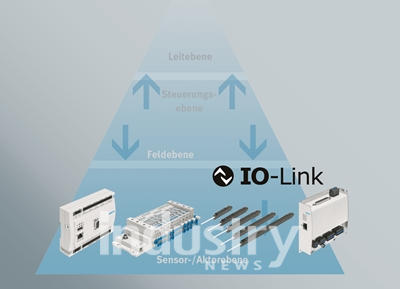

컨트롤러, 밸브 터미널, 비례 제어 밸브 및 센서를 통해 훼스토는 완벽한 범위의 IO-Link 자동화 기술을 제공한다. [사진=훼스토]
컨트롤러, 밸브 터미널, 비례 제어 밸브 및 센서를 통해 훼스토는 완벽한 범위의 IO-Link 자동화 기술을 제공한다. [사진=훼스토]

IO-Link 마스터와 CECC/CPX-E 컨트롤러

4개의 IO-Link 마스터 포트가 있는 소형 컨트롤러 CECC를 사용해 경쟁력 있고 일관된 분산 설치가 가능하며 전기 및 공압 드라이브를 제어한다. 이 소형 컨트롤러는 지능형 센서 및 밸브 터미널의 설치 및 네트워크 비용을 줄여 줄뿐만 아니라, 제어 캐비닛 내부 및 외부의 유용한 진단 옵션을 제공한다.

특히 크고 복잡한 애플리케이션을 위한 모듈형 모션 컨트롤러인 CPX-E를 제공한다. I/O 모듈은 모듈 당 4개의 IO-Link 마스터를 사용할 수 있으며 CPX-E는 EtherCAT 마스터가 장착돼 있고 독립형 CoDeSys 컨트롤러로 사용하거나 PROFINET 또는 EtherNet/IP 네트워크로 서브 시스템 및 슬레이브를 통합할 수 있다.

구성 및 진단을 위한 통합 웹 서버가 있는 모터 컨트롤러 CMMO-ST도 IO-Link 인터페이스를 지원한다. CMMO-ST는 스텝 모터를 위한 폐루프 서보 컨트롤러이며 훼스토의 OMS(Optimized Motion Series)의 중요한 부분이다. OMS 시스템은 포지셔닝을 매우 쉽게 만든다. 전기 실린더 EPCO, 서보 기능이 있는 스텝 모터 EMMS-ST, 모터 컨트롤러 CMMO-ST 및 필요한 모든 케이블은 기존의 전기 위치 제어 시스템보다 훨씬 저렴하다.

EPCO가 있는 훼스토의 OMS는 두 가지 방법으로 구성할 수 있으며 웹 구성 및 서버의 파라미터 클라우드를 사용해 매우 간단하고 빠른 구성이 가능하다. 컨트롤러는 자체 IP 주소를 가지며 사전 정의 및 테스트 된 조합에 필요한 모든 데이터가 포함된 카탈로그가 제공된다. 즉 사용자가 많은 시간을 절약할 수 있다.
