[인더스트리뉴스 최종윤 기자] 독일 Memmingen에 소재한 Stoba Sondermaschinen사가 딥러닝을 기반으로 컨베이어 시스템 코어에 Beckhoff의 XPlanar 모터 시스템을 적용한 InspectorONE 광학 검사 시스템을 구현했다. 새로운 검사 시스템은 자동차 공급업체들이 고압 분사 밸브를 검사할 때 3초라는 짧은 사이클 타임을 구현했다. 3교대 근무체제하에서 연간 약 600만개에 달하는 부품을 검사할 수 있다는 뜻이다.

Stoba의 Michael Berkner 레이저 기술 영업 전문가는 “모든 종류의 부품 및 제품을 시각적으로 검사할 수 있는 자가 학습 머신인 InspectorONE 테스트 시스템을 구축했다”면서, “높은 수준의 정밀도와 자동화, 레이저 기술 및 광학 테스트 시스템 간의 최적의 조합을 요구하는 레이저 소재 가공 분야에서 축적해 온 광범위한 경험이 바탕이 됐다”고 강조했다.

이어 Stoba의 Simon Mohr 레이저 기술 전문가는 “애플리케이션과 테스트 프로세스에 따라 시스템은 표면 검사용 카메라, 부품 측정 기술, 코드 판독기 등의 스테이션 유형과 수량이 달라질 수 있다”며, “이는 요건에 따른 모듈화를 기반으로 구현할 수 있는데 XPlanar의 경우 중앙 처리 장치로 해당하는 수의 타일 및 무버를 통해 최적으로 조정할 수 있다”고 밝혔다.

신속하고 오류가 없는 테스트

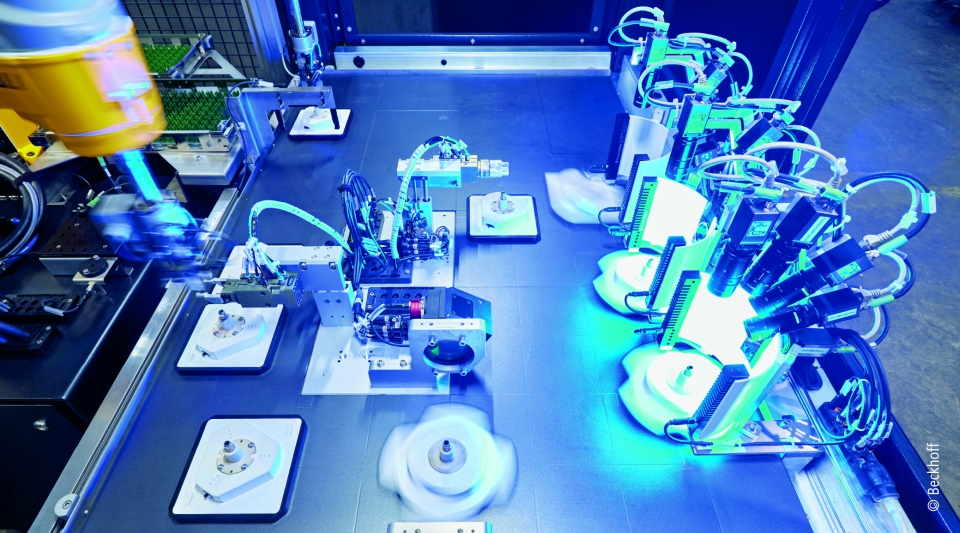

현재 구현 중인 시스템은 한 자동차 제조사를 위해 특별히 고안된 고압 분사 밸브용 광학 검사기다. 로봇에 의해 로딩 및 언로딩이 이뤄지며 최종 고객의 생산라인에 직접 통합된다. 부유식 무버가 필요에 따라 공정 최적화 방식으로 부품을 다양한 카메라 및 측정 스테이션으로 이송하는 XPlanar가 컨베이어 기술의 핵심이다. XPlanar를 사용해 검사 시간을 대폭 단축해 3초라는 요구 사이클 시간을 달성했다.

카메라 및 딥러닝 소프트웨어가 탑재된 InspectorONE 테스트 시스템은 부품 스캔 및 이상치, 특징 감지와 같은 지속적으로 개선되는 기능을 통해 신속하게 자동으로 작동한다. 기능으로는 360도 회전 부품 검사, 단일 기계의 여러 부품에 대한 동시 검사, 표면 결함, 오염, 액체 내 입자, 재료 내 기포 검출 등이 있다.

속도와 유연성이 뛰어난 XPlanar

XPlanar 무버는 부품을 개별 검사 스테이션으로 이송할 뿐만 아니라 높은 수준의 이송 각도 자유도를 통해 공정 흐름도 최적화한다. Simon Mohr에 따르면 무버의 회전은 전방위 부품 측정을 단순화하고 측정 속도를 가속한다. Mohr는 Beckhoff 이송 시스템 선택의 목적과 관련해 “XPlanar 덕분에 로터리 인덱싱 머신으로도 구현하기 어려운 짧은 사이클 타임의 구현이 가능해졌다”면서, “또한 유연성이 매우 뛰어나고 간편하게 맞춤 설정할 수 있는 모듈형 시스템으로 부유식 무버는 마모 및 마손이 없는 컨베이어 기술로 청정실에서 사용하기에 이상적”이라고 설명했다. 덧붙여 “리니어 가이드 또는 로터리 인덱싱 머신으로는 실현하지 못했을 것”이라고 전했다.

Michael Berkner에 따르면 로터리 인덱싱 머신과 같은 대안 기술의 경우 훨씬 더 많은 기계 설계를 요구하는 반면 XPlanar는 높은 수준의 소프트웨어 기능으로 이를 대체한다. 로터리 인덱싱 머신에서도 다수의 부품을 동시에 측정하는 것이 가능하겠지만, 회전 검사를 구현하기 위해서는 해당하는 회전축의 결합이 필요하다. 이러한 결합과 후속 분리를 시도하면서 3초라는 요구 검사 시간을 구현하기는 불가능했다. 반면에 XPlanar를 사용하면 360° 회전을 위한 소프트웨어 기능을 통해 이를 간단히 구현할 수 있다.

유지보수와 오류를 최소화하는 테스트 시스템

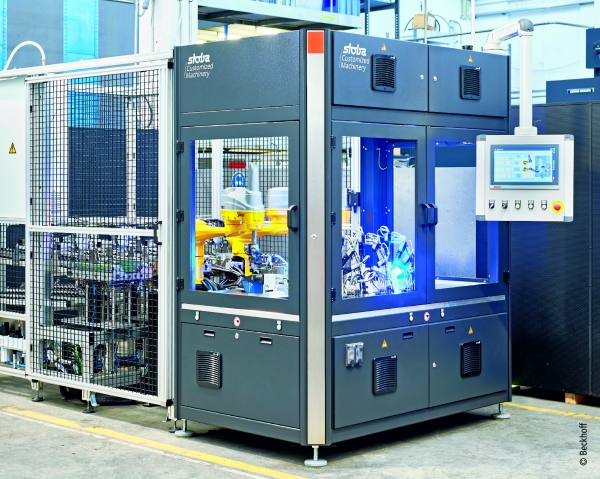

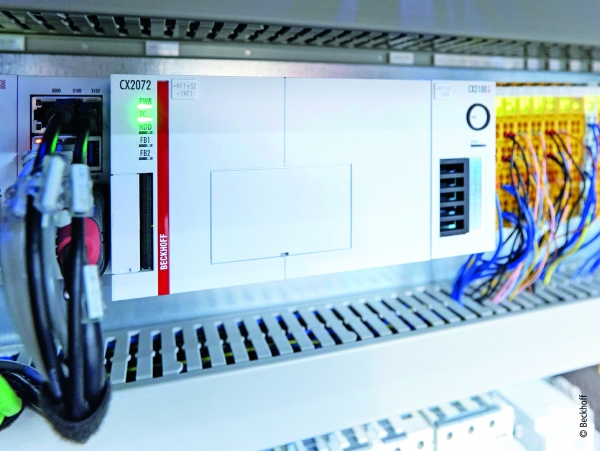

Michael Berkner는 유지보수와 오류 측면에 대해서도 강조했다. 그는 “XPlanar가 기계 마손을 제거해 전제 시스템의 유지보수 비용을 대폭 절감시켜 준다”면서, “이는 특히 제품 변경이 잦은 경우에 긍정적인 효과를 발휘한다. 또한 XPlanar를 사용하면 기계 설계를 간소화해 기존 시스템에 비해 바닥 면적을 15~20% 정도 절약할 수 있다”고 말했다. 시스템 접근성 또한 개선됐다고 밝혔다. 그는 “새 설계를 채택함으로써 XPlanar 타일 표면 아래에 컨트롤 캐비닛을 수용할 수 있게 됐다”면서, “서비스 도어를 기계의 네 면에 모두 장착해 시스템 접근성을 높이는 유일한 방법”이라고 강조했다.

유지보수 시간이 줄어들면 궁극적으로 유효한 테스트를 위한 시간이 많아지기 때문에 유지보수에 대한 필요성 축소 또한 시스템의 전반적인 효율에 영향을 미친다. Stoba의 전문가들에 따르면 이러한 효과는 테스트 작업에서 직접적으로 나타나는데 부유식 제품 이송 방식이 파손을 방지하고 미세입자에 의한 부품 오염을 최소화해 준다. 이러한 속성을 지닌 입자가 존재하는 경우 실제 부품 결함이 아니더라도 고정밀 딥러닝 기반 소프트웨어에 의해 이상치로 검출된다.

Simon Mohr는 변화하는 요건에 대한 테스트 시스템의 적응성과 관련해 XPlanar의 뛰어난 소프트웨어 기능을 주요한 이점으로 간주했다. 그는 “시스템의 긴 사용 수명과 다양한 제품 수명 주기를 고려할 때, 기계적 요소를 XPlanar의 소프트웨어 기능으로 대체하는 것이 더욱 중요해졌다”며, “InspectorONE과 같은 유연한 시스템은 간단히 해당하는 검사 스테이션을 교체하거나 추가함으로써 작업을 거의 수행하지 않고도 새로운 부품 또는 시간이 지남에 따라 변화하는 검사 요건에 적응할 수 있다. 제품 이송 요건이 변경되더라도 소프트웨어 업데이트를 수행하는 것만으로 충분하다”고 말했다.

이어 Michael Berkner도 “미래에도 큰 잠재력을 가지고 있다”면서, “예를 들어 생산 공정을 중단하지 않고 배치별로 각기 다른 부품을 테스트할 수 있도록 XPlanar 무버의 모션 프로필에 대한 부품별 공식을 모색하고 있다. 기계적 전환으로는 이를 실현하기는 불가능하다”고 강조했다.
