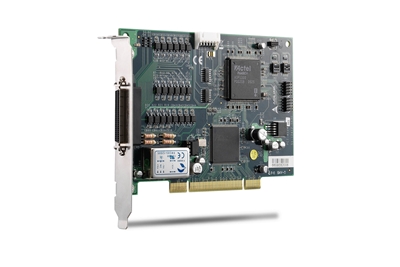

[FA저널 SMART FACTORY 박규찬 기자] 다스씨스템(www.dassystem.co.kr)은 에이디링크사의 PCI-8124-C(G)를 출시했다. 이 제품은 고속 라인 스캔 응용 설비에 적합한 4채널 트리거 보드로 내부의 FIFO에 1,024개의 엔코더 위치 값 저장이 가능하며 FIFO의 저장된 데이터를 통해 비교 트리거 출력(FIFO Compare Trigger)이 가능하다.

또한 일정한 엔코더 위치 값을 설정해 일정 간격마다 위치 비교 리니어 트리거 출력(Linear Position Compare Trigger)이 가능하며 내부 타이머를 사용해 일정한 시간 간격을 통한 연속 트리거 출력도 가능하다. 주파수는 최대 30Khz까지 가능하며 모션 컨트롤러와 PCI-8124-C를 같이 사용하면 모션 제어와 함께 트리거 출력이 필요한 시스템에 응용할 수 있다. PCI-8124-C(G)는 맵핑 기능을 통해 4채널 엔코더 신호 혹은 4개의 내부 타이머와 출력하고자 하는 트리거 채널을 맵핑할 수 있다.

또한 래치(Latch) 신호 입력 기능을 통해 트리거 출력을 제어할 수도 있다. 그 외 트리거 출력은 펄스 형태 및 토글 신호도 가능하며 다양한 인터럽트 기능도 보유하고 있다. 이러한 트리거 기능은 타사의 어떤 제품에서도 찾아보기 어려운 ADLINK PCI-8124-C(G)만의 강점이다.
